TÁI SỬ DỤNG NƯỚC XẢ ĐÁY THÁP GIẢI NHIỆT BẰNG MÀNG LỌC NF
COOLING TOWER BLOWDOWN WATER RECYCLE
Nhà sản xuất: 3E Memtech - Singapore
Download catalogue Màng Lọc Nano (NF) 3E Memtech
Công ty Môi Trường Hành Trình Xanh hân hạnh là nhà nhập khẩu và phân phối sản phẩm Công Nghệ Tái Sử Dụng Nước Xả Đáy Tháp Giải Nhiệt Bằng Màng NF 3E Memtech tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.
1. Cooling Tower Blowdown / Nước Thải Tháp Giải Nhiệt
As water costs continue to rise and environmental regulations become increasingly stringent, cooling tower blowdown water reuse has emerged as an effective solution for reducing freshwater consumption and lowering operating costs. With its ability to efficiently remove hardness, dissolved organic matter, heavy metals, and other dissolved contaminants, Nanofiltration (NF) membrane technology enables the recovery of high-quality water from cooling tower blowdown streams for reuse in cooling systems or other industrial applications. This solution not only minimizes freshwater demand and wastewater discharge but also enhances the overall sustainability and operational efficiency of industrial facilities. / Trong bối cảnh chi phí nước và yêu cầu bảo vệ môi trường ngày càng gia tăng, tái sử dụng nước xả đáy tháp giải nhiệt đang trở thành giải pháp quan trọng giúp doanh nghiệp tiết kiệm tài nguyên nước và giảm chi phí vận hành. Với khả năng loại bỏ hiệu quả độ cứng, chất hữu cơ, kim loại nặng và các tạp chất hòa tan, công nghệ màng Nanofiltration (NF) cho phép thu hồi nguồn nước chất lượng cao từ dòng nước xả đáy, để tái sử dụng cho hệ thống giải nhiệt hoặc các mục đích công nghiệp khác. Giải pháp này không chỉ giúp giảm lượng nước cấp mới và nước thải xả bỏ mà còn góp phần nâng cao tính bền vững và hiệu quả vận hành của toàn bộ nhà máy.

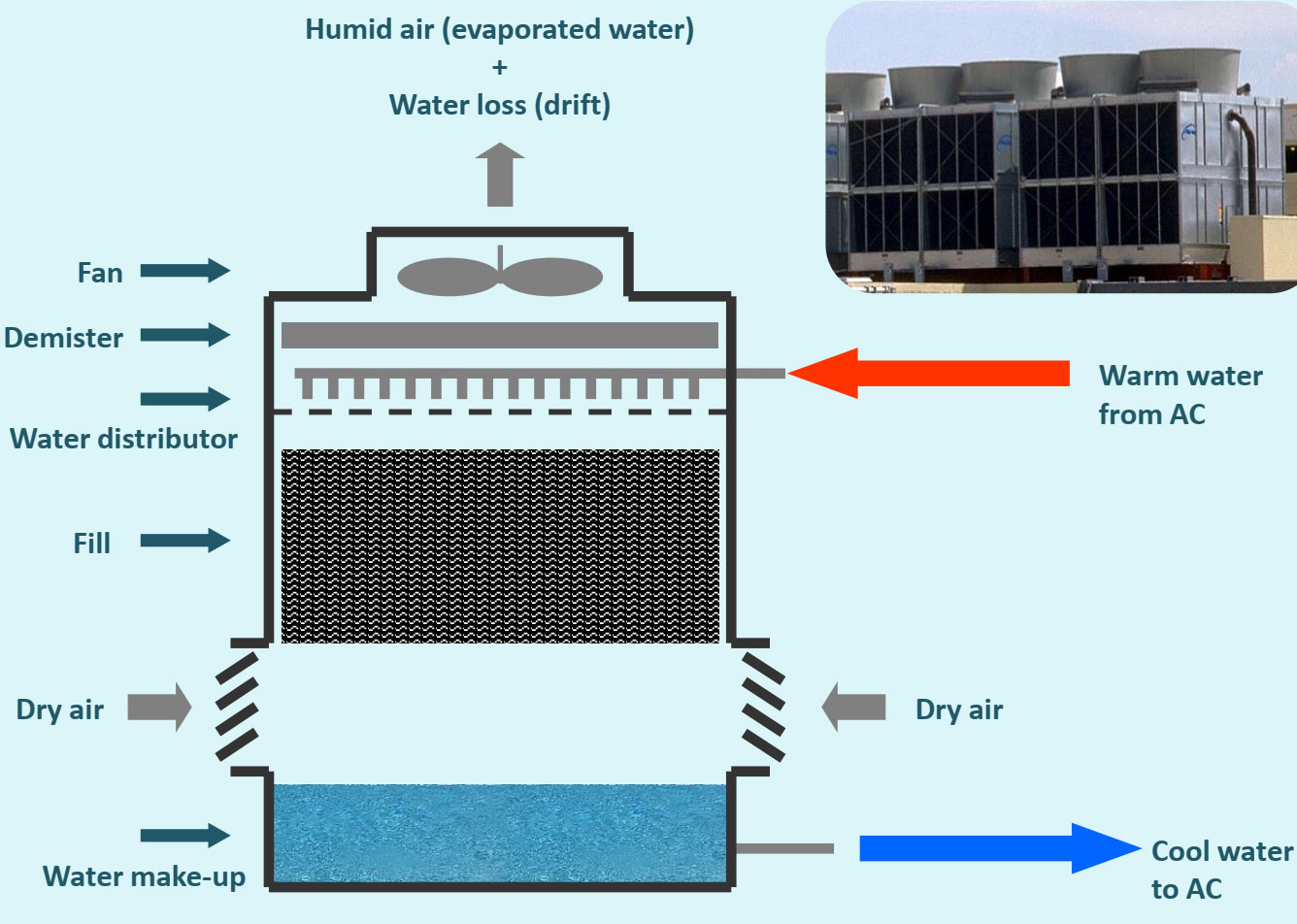

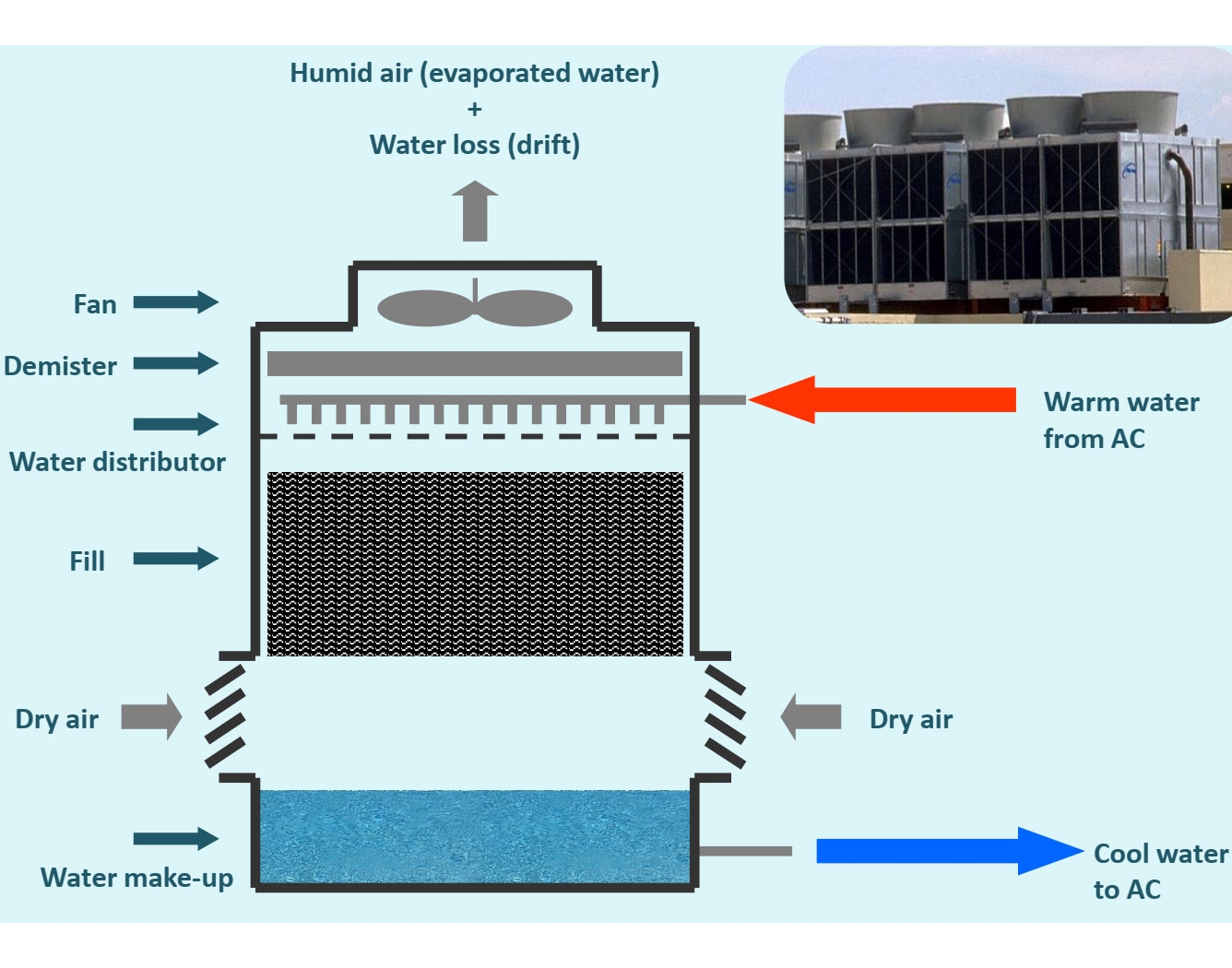

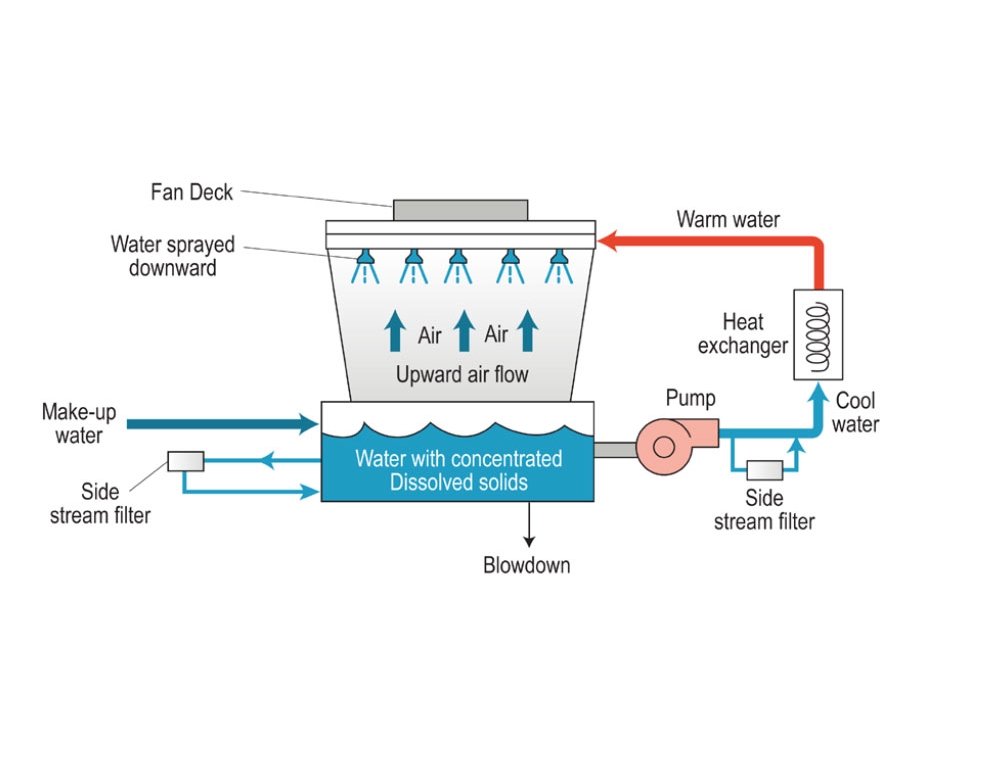

Cooling towers are widely used in industrial processes to eject heat. As cooling tower water is cycled and evaporated, total dissolved solids (TDS) and scaling ions concentrate. This accumulation results in the need to periodically ‘blow down’ the cooling tower water and replace it with freshwater. This cooling tower blowdown (CTB) wastewater may require treatment. / Tháp giải nhiệt được sử dụng rộng rãi trong các quy trình công nghiệp để thải nhiệt. Khi nước trong tháp giải nhiệt được luân chuyển và bay hơi, tổng chất rắn hòa tan (TDS) và các ion cặn sẽ tập trung lại. Sự tích tụ này dẫn đến nhu cầu định kỳ 'xả' nước trong tháp giải nhiệt và thay thế bằng nước ngọt. Nước thải xả đáy tháp giải nhiệt này có thể cần được xử lý.
Cooling towers are often used in industrial and commercial settings to remove excess heat from buildings or facilities. Over the long-term operation, the cooling tower water can become concentrated with accumulation of total dissolve solids (TDS) and scaling ions due to the evaporative cooling process. Hence, a portion of the concentrated cooling tower water is discharged periodically as part of the cooling tower blowdown (CTB) process and replenished with fresh make-up water for the cooling tower operation. In order to reduce water consumption and the overall volume of generated wastewater, the CTB wastewater can be treated and subsequently re-used as the make-up water. / Tháp giải nhiệt (Cooling Tower) được sử dụng rộng rãi trong các cơ sở công nghiệp và thương mại để loại bỏ nhiệt dư thừa từ các tòa nhà hoặc quy trình sản xuất. Trong quá trình vận hành lâu dài, nước tuần hoàn trong tháp giải nhiệt sẽ dần bị cô đặc do hiện tượng bay hơi, dẫn đến sự tích tụ của tổng chất rắn hòa tan (TDS) và các ion gây đóng cặn. Vì vậy, một phần nước cô đặc trong hệ thống sẽ được xả định kỳ thông qua quá trình xả đáy tháp giải nhiệt (Cooling Tower Blowdown – CTB) và được bổ sung bằng nguồn nước cấp mới để duy trì hoạt động ổn định của hệ thống. Để giảm lượng nước tiêu thụ và hạn chế khối lượng nước thải phát sinh, dòng nước xả đáy tháp giải nhiệt (CTB) có thể được xử lý và tái sử dụng làm nước cấp bổ sung (make-up water) cho hệ thống tháp giải nhiệt. Giải pháp này giúp tiết kiệm tài nguyên nước, giảm chi phí vận hành và nâng cao tính bền vững trong quản lý nước của nhà máy.

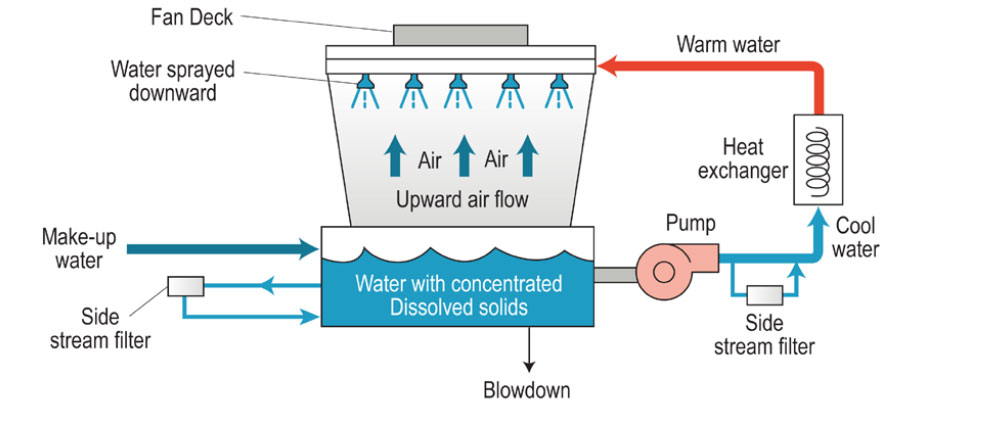

The make-up water Cooling tower blowdown water treatment presents several challenges due to the high salt concentrations and chemicals added in the cooling tower. Any water source has various levels of dissolved and suspended solids. Because the evaporative loss is water containing little to no solids, the water remaining in the cooling tower becomes concentrated. New water needs to be added to maintain the balance. However by equalizing the mass balance of water in the system, the amounts of dissolved solids will increase. / Việc xử lý nước xả đáy của tháp giải nhiệt bằng nước bổ sung gặp một số thách thức do nồng độ muối cao và các hóa chất được thêm vào trong tháp giải nhiệt. Bất kỳ nguồn nước nào cũng có hàm lượng chất rắn hòa tan và lơ lửng khác nhau. Bởi vì tổn thất bay hơi là nước chứa ít hoặc không có chất rắn nên nước còn lại trong tháp giải nhiệt sẽ trở nên cô đặc. Cần thêm nước mới để duy trì sự cân bằng. Tuy nhiên, bằng cách cân bằng cân bằng khối lượng nước trong hệ thống, lượng chất rắn hòa tan sẽ tăng lên.
This can result in many problems in the cooling tower such as corrosion, scaling, fouling and microbiological growth. All these problems have an effect on performance and maintenance. In order to protect the efficiency and life expectancy of components, part of the concentrated water needs to be discharged. The purged water is called blow-down or bleed-off. / Điều này có thể dẫn đến nhiều vấn đề trong tháp giải nhiệt như ăn mòn, đóng cặn, bám bẩn và phát triển vi sinh vật. Tất cả những vấn đề này đều ảnh hưởng đến hiệu suất và bảo trì. Để bảo vệ hiệu quả và tuổi thọ của các bộ phận, một phần nước tập trung cần được thải ra. Nước đã được tẩy sạch được gọi là xả nước hoặc xả nước.
Blowdown water properties depend on pretreatment for makeup water and on number of cycles of concentration. Besides minerals (high TSS, TDS, Hardness and Alkalinity parameters), the water might also contain algae, bacteria (eg. Legionella), or pathogens. There are often chemical additives put in the water to impede scaling, reduce pH, inhibit corrosion, and kill biological contaminants (biocides). / Đặc tính của nước xả phụ thuộc vào tiền xử lý nước bổ sung và số chu kỳ cô đặc. Ngoài các khoáng chất (các thông số TSS, TDS, Độ cứng và Độ kiềm cao), nước còn có thể chứa tảo, vi khuẩn (ví dụ: Legionella) hoặc mầm bệnh. Thường có các chất phụ gia hóa học được đưa vào nước để cản trở sự đóng cặn, giảm độ pH, ức chế ăn mòn và tiêu diệt các chất gây ô nhiễm sinh học (chất diệt khuẩn).
2. Cooling Tower Blowdown Water Recycling with NF Membrane / Tái Sử Dụng Nước Thải Tháp Giải Nhiệt Bằng Màng NF

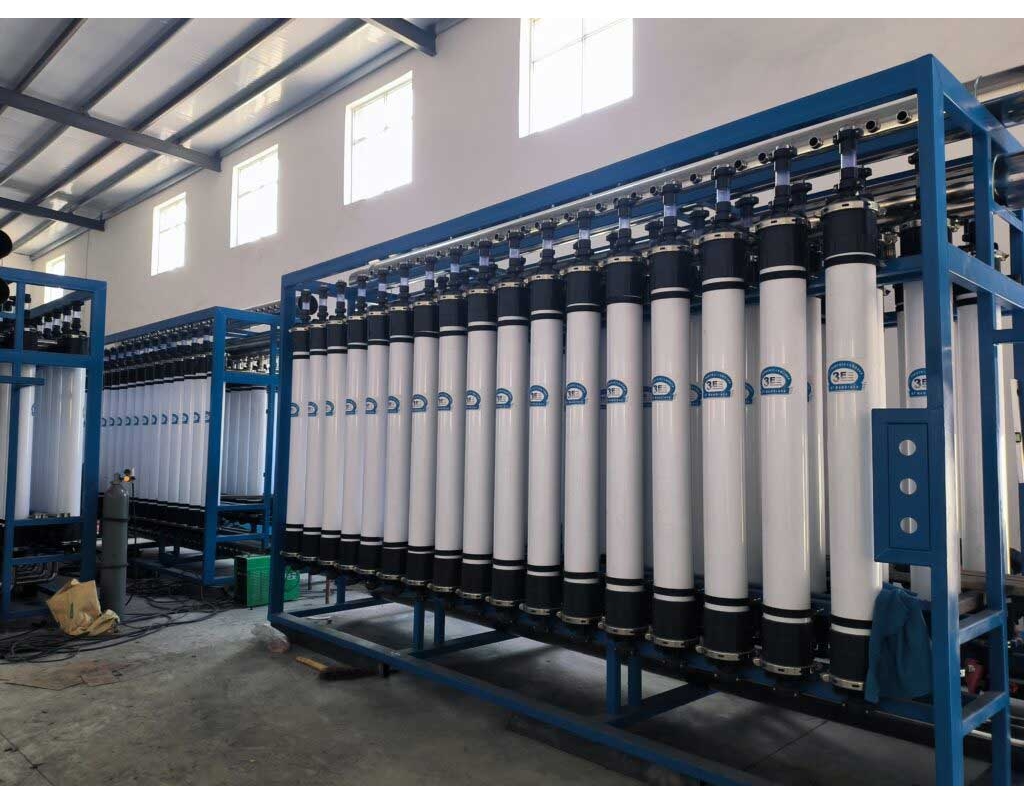

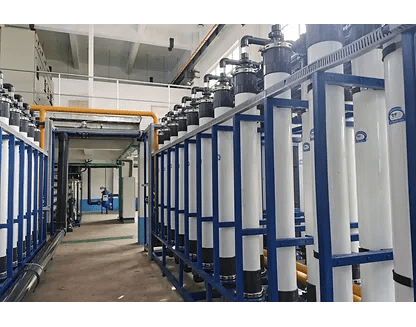

3E Memtech specializes in advanced hollow fiber membrane separation materials and water purification solutions, delivering stable, reliable, energy-efficient, and durable performance. Its innovative hollow fiber nanofiltration (NF) membrane represents a major breakthrough—being the world’s first ultra-low-energy membrane achieving full molecular weight range separation with customizable salt rejection, high-temperature operation capability, and exceptional oxidation/solvent/acid/alkali/fouling resistance.This unique combination effectively addresses limitations of conventional membrane technologies. / 3E Memtech chuyên về vật liệu màng phân tách sợi rỗng tiên tiến và các giải pháp xử lý nước, mang lại hiệu suất ổn định, tin cậy, tiết kiệm năng lượng và có độ bền cao. Công nghệ màng nanofiltration (NF) sợi rỗng của công ty là một bước đột phá lớn trong ngành màng lọc. Đây là màng NF siêu tiết kiệm năng lượng đầu tiên trên thế giới, có khả năng phân tách trên toàn dải phân tử (molecular weight range) với các đặc điểm nổi bật:
- Khả năng loại bỏ muối (salt rejection) có thể tùy chỉnh theo yêu cầu.
- Hoạt động được ở nhiệt độ cao.
- Khả năng chống oxy hóa vượt trội.
- Chịu được dung môi hữu cơ.
- Chịu được môi trường axit và kiềm.
- Khả năng chống bám bẩn (fouling resistance) rất tốt.
- Sự kết hợp độc đáo này giúp khắc phục hiệu quả những hạn chế của các công nghệ màng truyền thống.
3E Memtech Triển Khai Thành Công Giải Pháp Tái Sử Dụng Nước Xả Đáy Tháp Giải Nhiệt

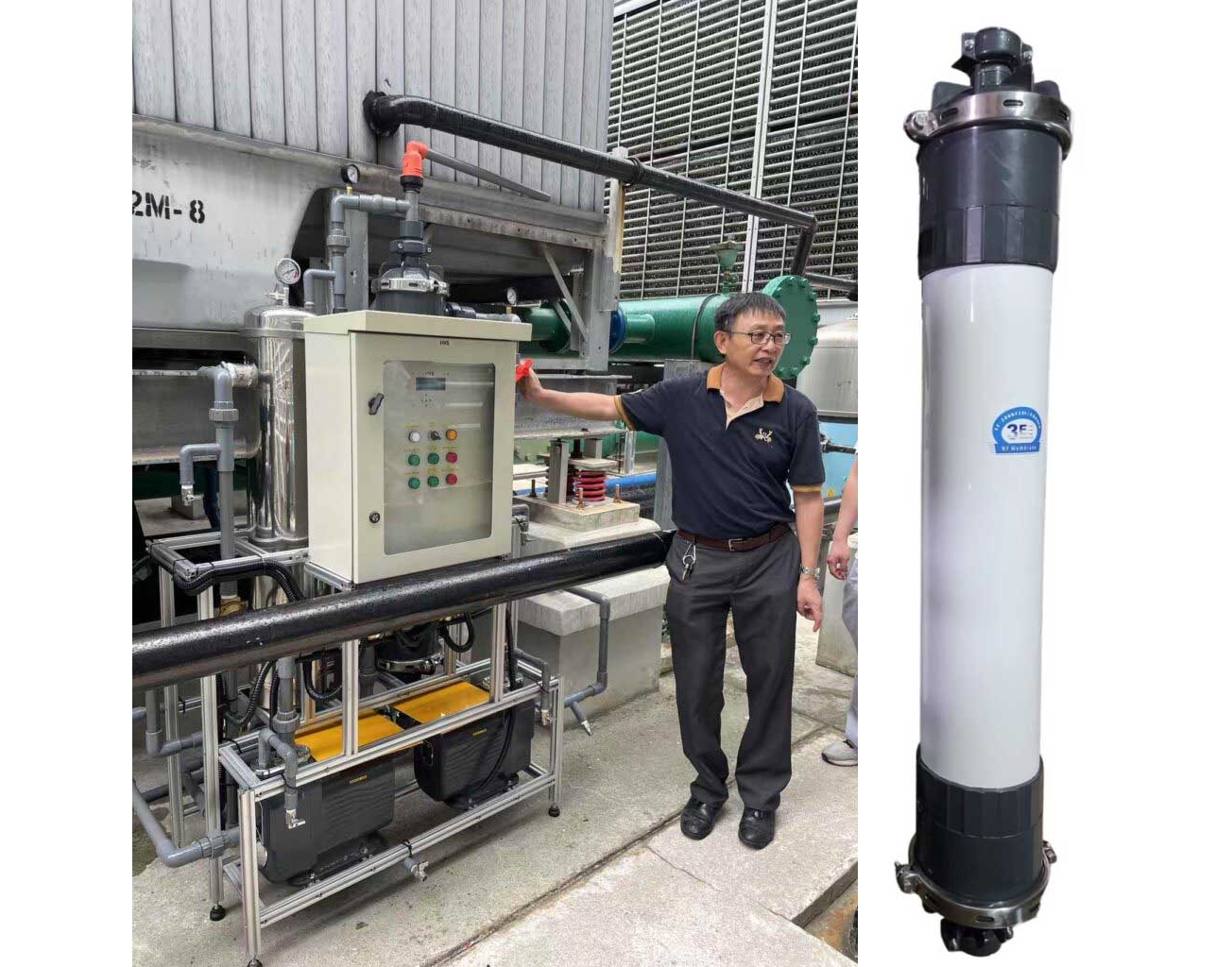

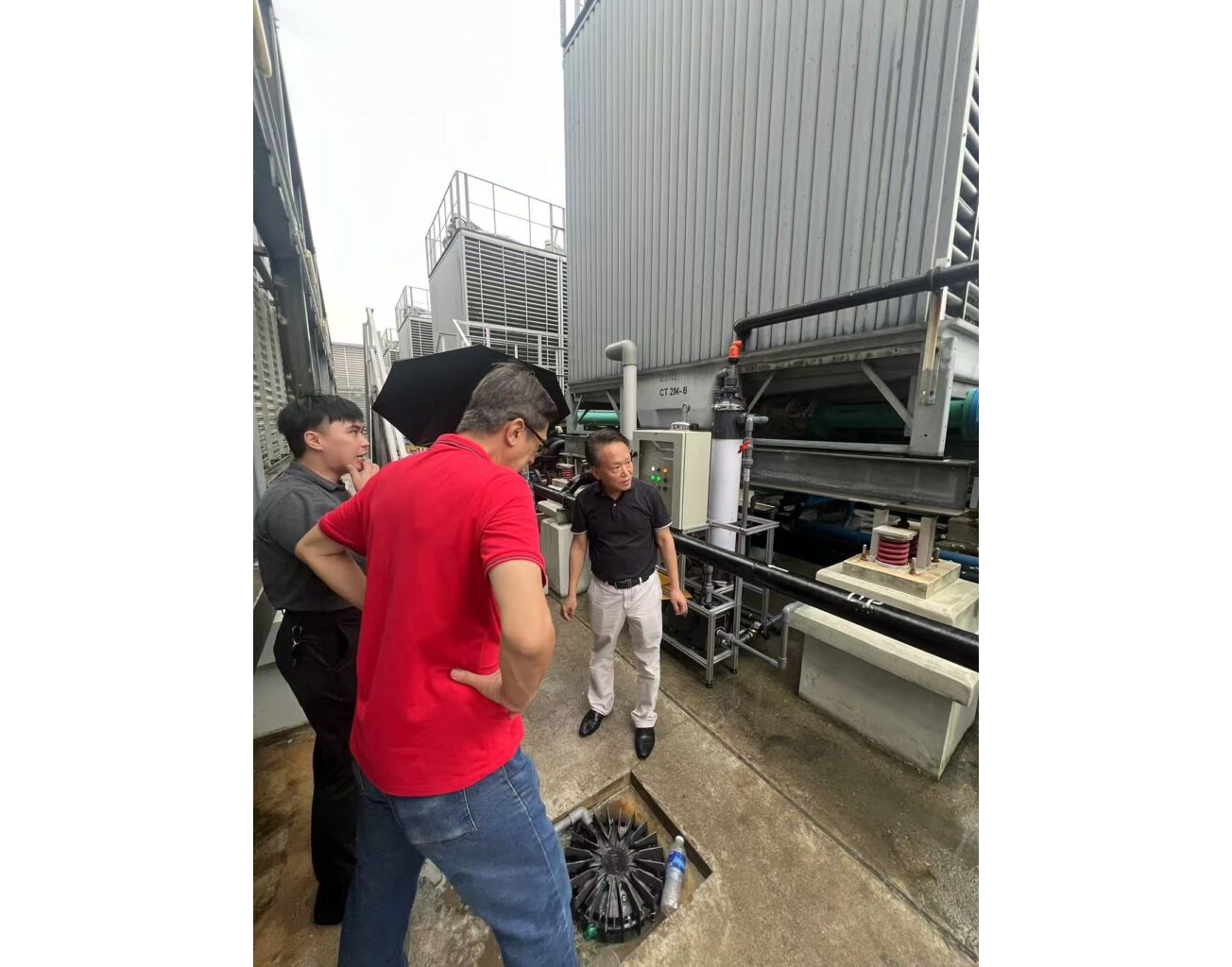

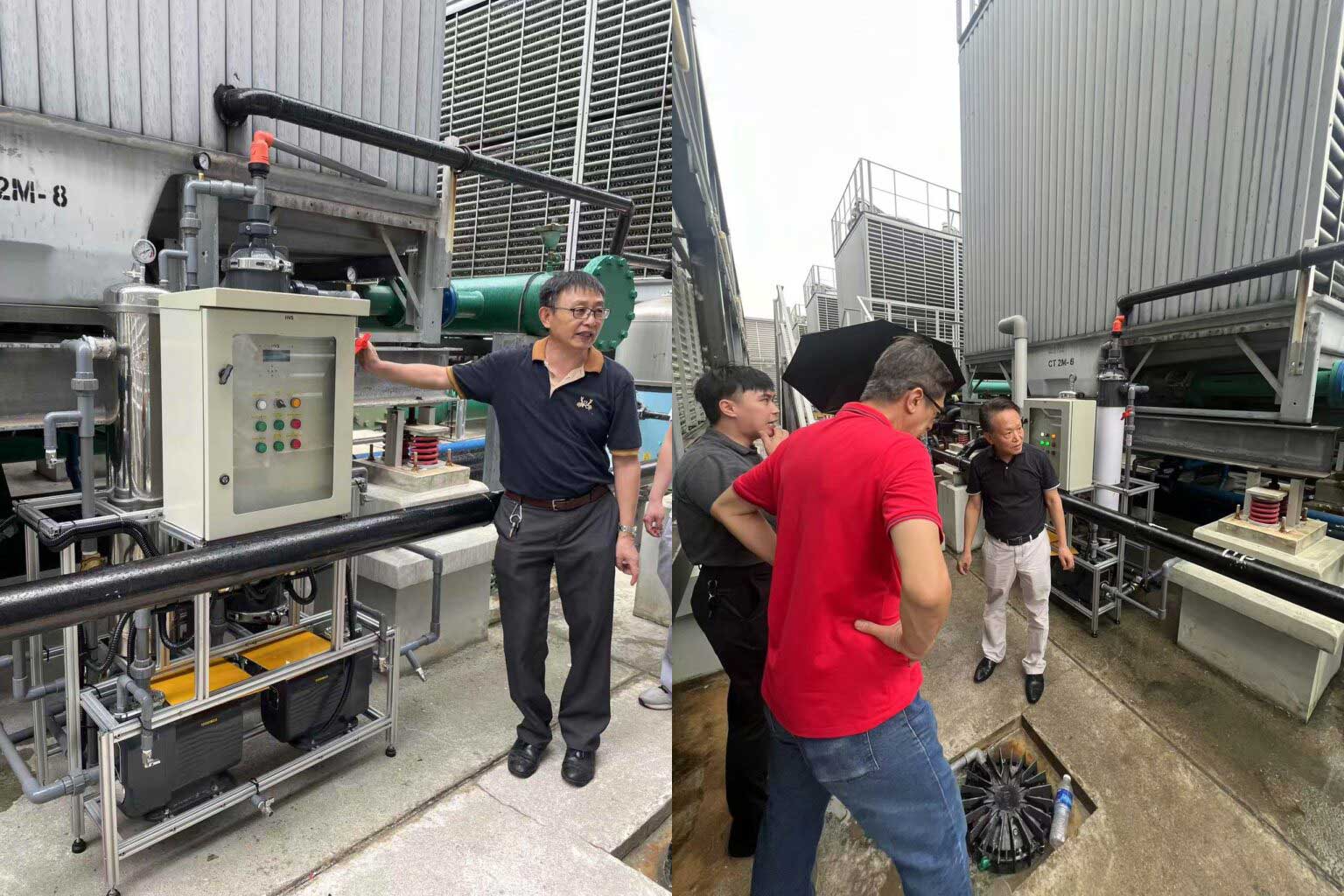

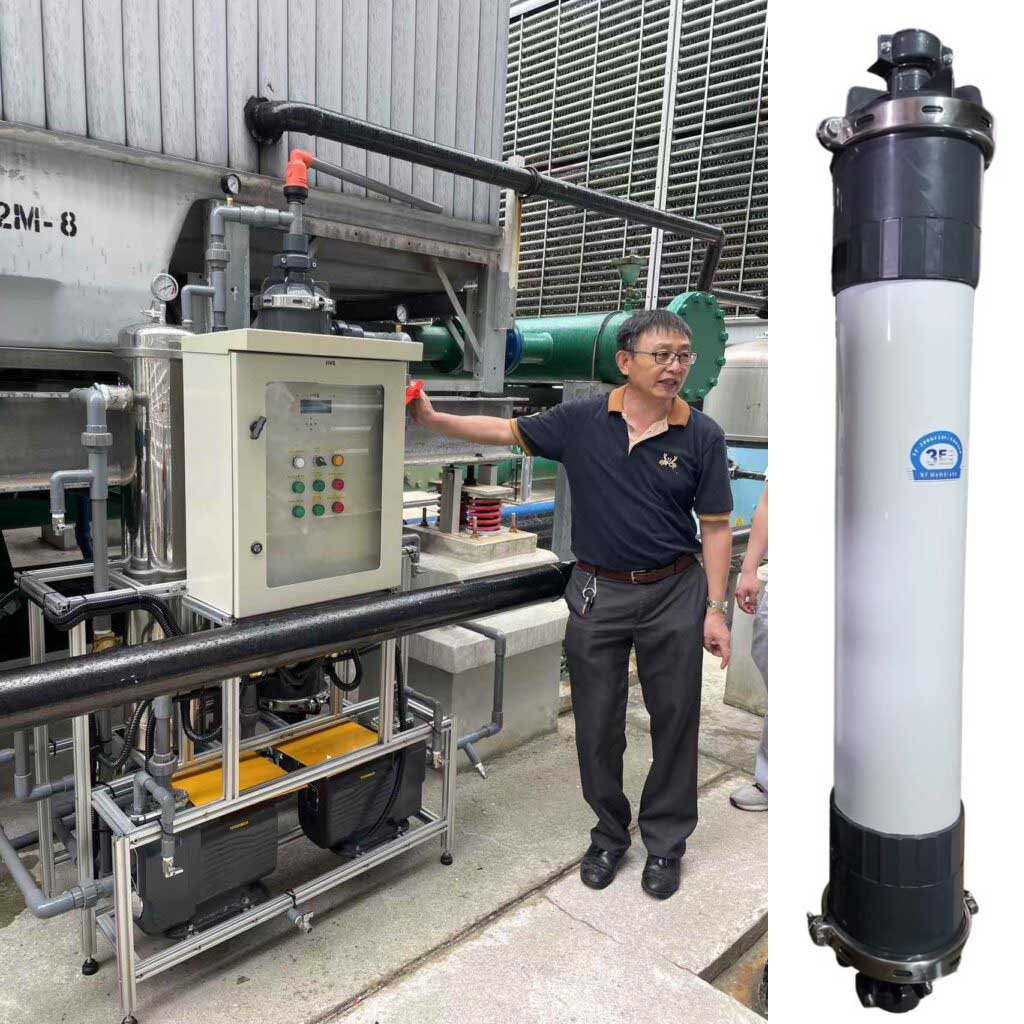

3E Memtech has successfully demonstrated the feasibility of recycling cooling tower blowdown water on-site at Changi Airport Terminal 4 and Nanyang Technological University (NTU). This initiative, powered by the 3E-NF60 nanofiltration (NF) membrane, showcases significant water savings, operational cost reduction, and environmental benefits. / 3E Memtech đã chứng minh thành công tính khả thi của việc tái sử dụng nước xả đáy tháp giải nhiệt tại Nhà ga số 4 – Sân bay Changi và Đại học Công nghệ Nanyang (NTU), Singapore. Dự án sử dụng công nghệ màng Nanofiltration 3E-NF60, mang lại hiệu quả đáng kể về tiết kiệm nước, giảm chi phí vận hành và bảo vệ môi trường.

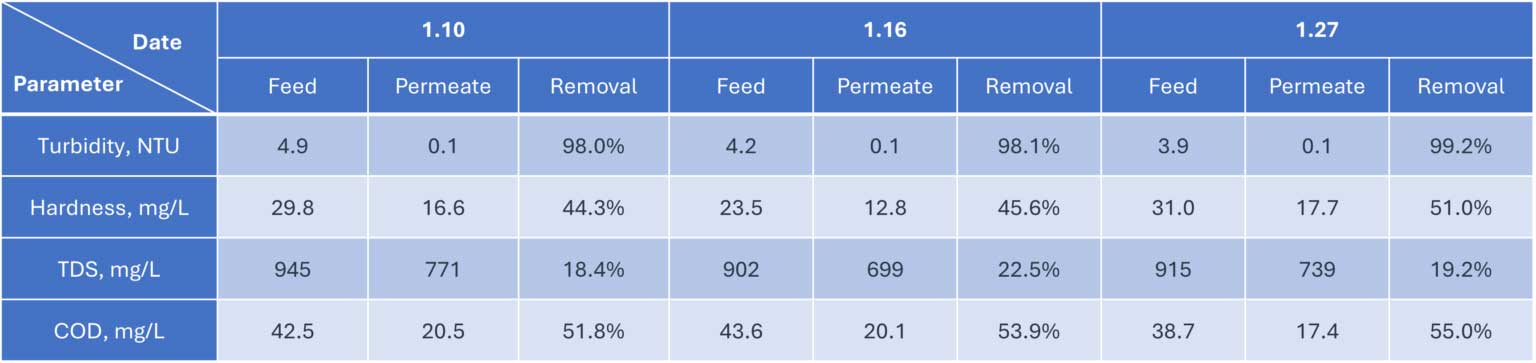

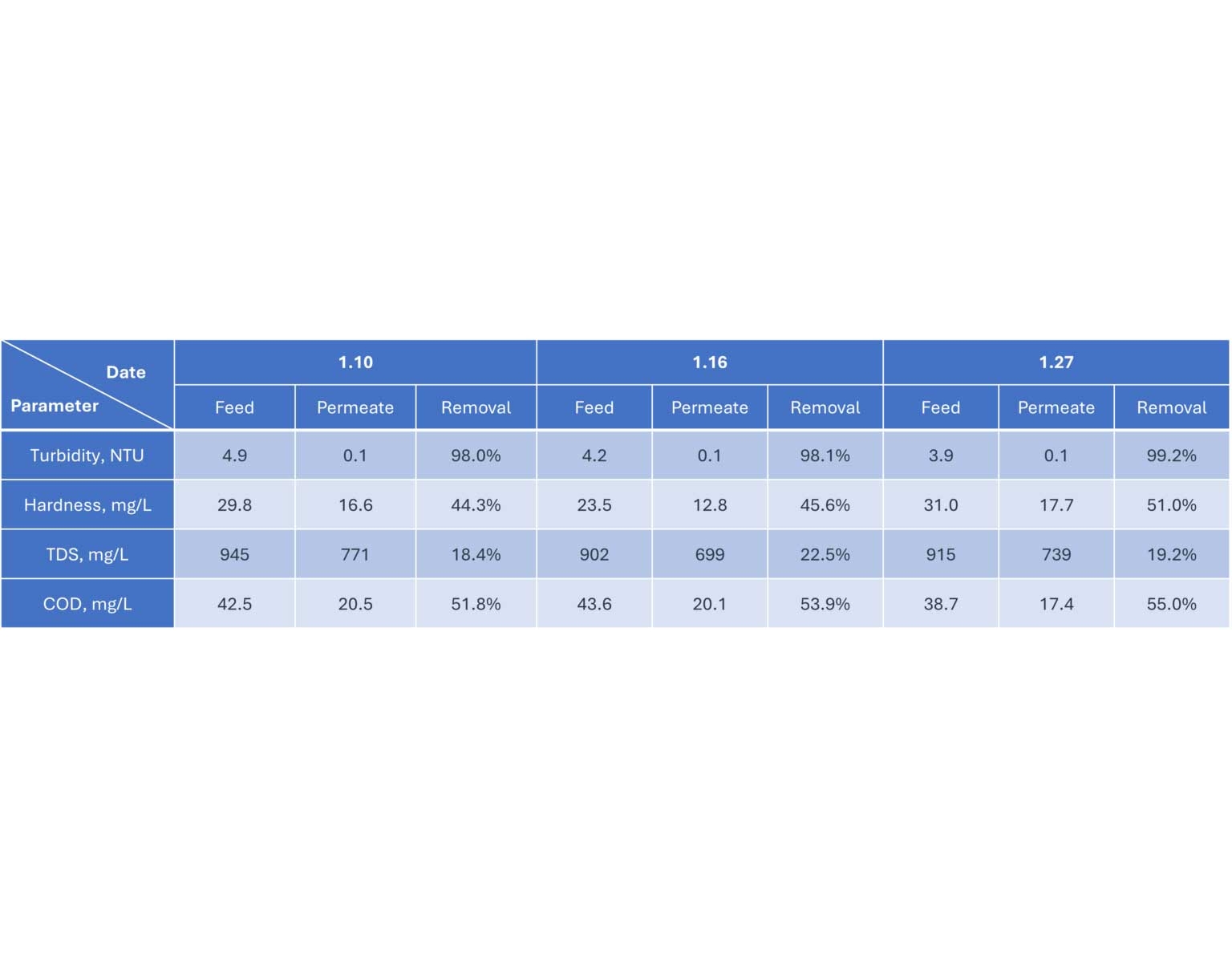

Pilot Stage Performance: Water Quality Improvement / Hiệu quả xử lý trong giai đoạn thử nghiệm
During the pilot phase, water quality parameters were closely monitored, and the 3E-NF60 membrane exhibited exceptional purification capabilities: / Trong quá trình vận hành thử nghiệm, các chỉ tiêu chất lượng nước được theo dõi chặt chẽ và màng 3E-NF60 đã thể hiện khả năng xử lý vượt trội:
- Turbidity removal: Over 98%, ensuring crystal-clear water quality. / Loại bỏ độ đục: trên 98%, tạo ra nguồn nước trong và ổn định.
- Hardness reduction: Between 40-50%, minimizing scaling and corrosion risks in cooling systems. / Giảm độ cứng: từ 40–50%, giúp hạn chế đóng cặn và ăn mòn trong hệ thống giải nhiệt.
- CODcr retention: Exceeding 50%, significantly reducing organic pollutants. / Loại bỏ CODCr: trên 50%, giảm đáng kể hàm lượng chất hữu cơ trong nước.
Cost-Effective Operations / Chi phí vận hành thấp

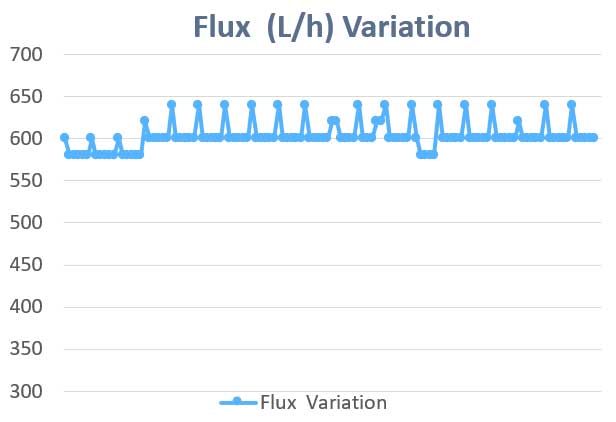

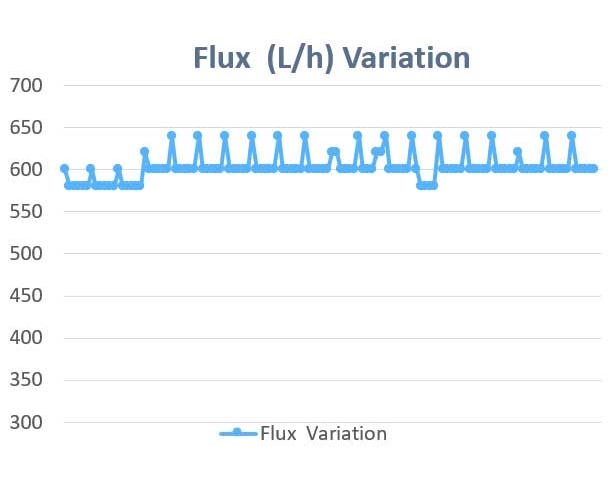

The system was evaluated for five days (January 20-24, 2025) under the following conditions: / Hệ thống được đánh giá trong 5 ngày (từ ngày 20–24/01/2025) với các điều kiện vận hành:
- Operating pressure: 3 bar / Áp suất vận hành: 3 bar
- Daily runtime: ~8 hours / Thời gian hoạt động: khoảng 8 giờ/ngày
- Permeate production: 12.0 m³/day (excluding backwash, only air scouring) / Lưu lượng nước thu hồi (Permeate): 12,0 m³/ngày (không bao gồm quá trình rửa ngược, chỉ sử dụng sục khí)
- Total power consumption: 13.92 kWh / Tổng điện năng tiêu thụ: 13,92 kWh
The electricity cost per cubic meter of recycled water was calculated as 2,320 VND/m3, while the estimated chemical cost was 82 VND/m³, bringing the total cost to 2,402 vnd/m³. / Chi phí điện năng cho mỗi mét khối nước tái sử dụng: 2,402 vnd/m³. Chi phí hóa chất ước tính: 82 VND/m³. Tổng chi phí sản xuất nước tái sử dụng: khoảng 2,402 vnd/m³
Significant Cost Savings and Sustainability / Tiết kiệm chi phí đáng kể và tính bền vững
Compared to Singapore’s current municipal water price of 2,402 vnd/m³, the 3E-NF60 NF process operates at just 10% of the cost. This makes it a highly economical and sustainable alternative, converting low-quality cooling tower blowdown into a stable and reusable water source. / So với giá nước cấp đô thị hiện tại tại Singapore là 2,402 vnd/m³, công nghệ 3E-NF60 chỉ tiêu tốn khoảng 10% chi phí, mang lại hiệu quả kinh tế rất cao. Giải pháp này giúp biến dòng nước xả đáy tháp giải nhiệt có chất lượng thấp thành nguồn nước ổn định có thể tái sử dụng, góp phần:
- Giảm nhu cầu sử dụng nước cấp mới.
- Giảm lượng nước thải xả ra môi trường.
- Giảm chi phí vận hành.
- Hỗ trợ các mục tiêu phát triển bền vững.
The recycled water meets Singapore’s strict water quality standards (SS <5 mg/L, COD <30 mg/L), ensuring regulatory compliance while enabling industries to achieve substantial water savings and cost reductions. / Nước sau xử lý đáp ứng các yêu cầu nghiêm ngặt của Singapore: SS (Chất rắn lơ lửng): < 5 mg/L, COD: < 30 mg/L, Đảm bảo tuân thủ quy định môi trường đồng thời mang lại hiệu quả tiết kiệm nước đáng kể.
Ideal Solution for Water-Intensive Industries / Giải pháp lý tưởng cho các ngành công nghiệp tiêu thụ nhiều nước
The 3E-NF60 NF membrane technology is particularly well-suited for water-intensive sectors such as electronics and chemical manufacturing, where efficient water recycling is essential. / Công nghệ màng 3E-NF60 đặc biệt phù hợp với các ngành công nghiệp có nhu cầu sử dụng nước lớn như: Sản xuất điện tử, Công nghiệp hóa chất, Trung tâm dữ liệu (Data Center), Nhà máy sản xuất sử dụng hệ thống giải nhiệt tuần hoàn, Các khu công nghiệp có yêu cầu tái sử dụng nước.
This breakthrough in cooling tower blowdown water recycling underscores 3E Memtech’s commitment to advancing sustainable water management solutions for industrial applications./ Thành công của dự án tái sử dụng nước xả đáy tháp giải nhiệt một lần nữa khẳng định cam kết của 3E Memtech trong việc phát triển các giải pháp quản lý nước bền vững, hiệu quả và tiết kiệm chi phí cho các ứng dụng công nghiệp hiện đại.
3. Ưu điểm của Công Nghệ Màng Lọc NF dạng Sợi Rỗng 3E Memtech
Cấu hình màng sợi rỗng
Cho phép làm sạch hiệu quả bằng cách kết hợp nhiều phương pháp vệ sinh khác nhau.
Vật liệu chịu được Clo tự do
Tăng hiệu quả làm sạch. Giảm nhu cầu sử dụng hóa chất khử clo như SMBS (Sodium Metabisulfite).
Công nghệ sản xuất một bước
Lớp màng chọn lọc có độ bền cao, đảm bảo chất lượng màng ổn định. Quy trình sản xuất đơn giản giúp giảm chi phí sản xuất màng.
Không bị tách lớp (No Delamination)
Tuổi thọ màng dài hơn. Giảm chi phí vòng đời thiết bị.

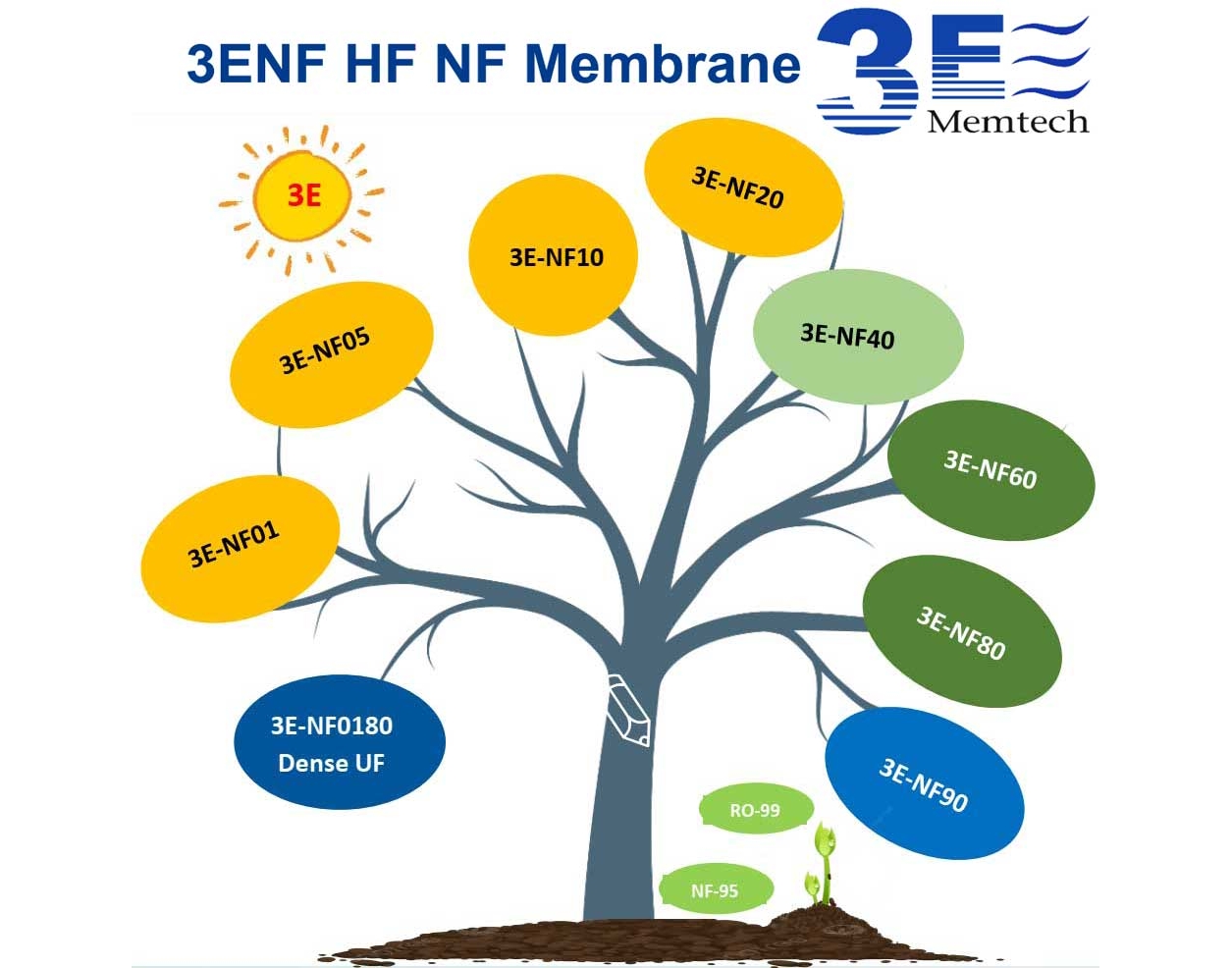

Dải khả năng loại bỏ muối tùy chỉnh
Cung cấp nhiều mức độ loại bỏ muối khác nhau. Phù hợp với các yêu cầu xử lý nước đa dạng của khách hàng.
Where traditional ultrafiltration underperforms, its hollow fiber structure delivers superior separation while minimizing fouling risks. / Trong những ứng dụng mà công nghệ siêu lọc truyền thống (Ultrafiltration - UF) không đáp ứng được yêu cầu, cấu trúc màng sợi rỗng của 3E Memtech mang lại khả năng phân tách vượt trội đồng thời giảm thiểu nguy cơ bám bẩn màng (fouling).
Its cross-sector efficiency demonstrates transformative potential for water treatment and material separation processes. / Hiệu quả ứng dụng trong nhiều lĩnh vực khác nhau cho thấy tiềm năng đột phá của công nghệ này đối với các quy trình xử lý nước và phân tách vật chất.
Committed to tackling water pollution and supporting global sustainability goals, 3E Memtech’s membranes serve as key solutions for enhancing the circular use of water and other resources worldwide. / Với cam kết giải quyết vấn đề ô nhiễm nguồn nước và hỗ trợ các mục tiêu phát triển bền vững trên toàn cầu, màng lọc của 3E Memtech được xem là giải pháp quan trọng giúp thúc đẩy kinh tế tuần hoàn, nâng cao hiệu quả tái sử dụng nước và các nguồn tài nguyên khác trên phạm vi toàn thế giới.
As a pioneer hollow fiber nanofiltration membrane designed and developed independently by 3E, 3E-NF high-flux nanofiltration membrane applies the interface micro-mixing technology to achieve one-step spinning and on-line interface cross-linking, which greatly simplifies the production process. / Là dòng màng nanofiltration sợi rỗng tiên phong được 3E phát triển và thiết kế độc lập, màng 3E-NF High-Flux Nanofiltration ứng dụng công nghệ vi trộn giao diện (Interface Micro-Mixing Technology) để thực hiện quá trình kéo sợi một bước (one-step spinning) kết hợp với liên kết chéo trực tuyến tại giao diện (on-line interface cross-linking). Công nghệ này giúp đơn giản hóa đáng kể quy trình sản xuất màng, đồng thời đảm bảo chất lượng và hiệu suất của lớp màng phân tách.
