CÔNG NGHỆ LỌC TĨNH ĐIỆN ƯỚT (WESP) XỬ LÝ KHÍ THẢI

ELECTROCLEAN _ Wet Electrostatic Precipitators (WESP)

Xuất xứ: AWS Corporation - Italy

Download: Brochue Công Nghệ Lọc Tĩnh Điện Ướt (WESP)

Download: Brochue Công Nghệ Xử Lý Khí Thải AWS-Italy

Công ty Môi Trường Hành Trình Xanh hân hạnh là nhà nhập khẩu và phân phối Công nghệ Lọc Tĩnh Điện Ướt (WESP) Xử Lý Khí Thải ELECTROCLEAN tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.

AWS Corporation offers a full range of air pollution control technologies, waste and primary water treatments and industrial fluids purification systems. The “air pollution control division” is specialized in the design of scrubbers, catalytic deNOx systems, regenerative and catalytic combustors, dry absorption, brownian filtration, wet and dry electrostatic precipitators. / Công ty AWS cung cấp đầy đủ các công nghệ kiểm soát ô nhiễm không khí, xử lý chất thải và nước thô, cũng như các hệ thống tinh lọc chất lỏng công nghiệp. “Bộ phận kiểm soát ô nhiễm không khí” chuyên thiết kế các thiết bị như scrubber, hệ thống khử NOx xúc tác, lò đốt tái sinh và xúc tác, hấp thụ khô, lọc Brownian, và bộ lọc tĩnh điện ướt và khô.

1. ELECTROCLEAN Wet Electrostatic Precipitators (WESP) / Công nghệ Lọc Tĩnh Điện Ướt (WESP) Xử Lý Khí Thải ELECTROCLEAN

Wet Electrostatic Precipitators (WESP) offer efficient emissions control for sub-micron particulate, heavy metals, acid mist, oil mist. The WESP is recommended because of its proven performance, compactness, robust design, automatic operation, and low operating costs. / Thiết bị lọc tĩnh điện ướt (Wet Electrostatic Precipitators – WESP) cung cấp khả năng kiểm soát khí thải hiệu quả đối với các hạt bụi siêu mịn (sub-micron), kim loại nặng, sương axit, sương dầu. WESP được khuyến nghị nhờ hiệu quả đã được chứng minh, thiết kế nhỏ gọn, bền chắc, vận hành tự động và chi phí vận hành thấp.

Wet Electrostatic Precipitators (WESP) offer efficient emissions control for sub-micron particulate, heavy metals, acid mist, oil mist. Wet Electrostatic Precipitators (WESP) guarantees over 99% of removal efficiency for sub-micron particulate and dust, VOCS, aldehydes, phenol, ammonia and other inorganic acids (HCI, HF, SOx). / Máy lọc tĩnh điện ướt (Wet Electrostatic Precipitators – WESP) cung cấp khả năng kiểm soát phát thải hiệu quả cho các hạt siêu mịn, kim loại nặng, sương axit và sương dầu. Thiết bị lọc tĩnh điện ướt (WESP) đảm bảo hiệu suất loại bỏ hơn 99% các hạt và bụi có kích thước dưới micron, VOCS, aldehyde, phenol, amoniac và các axit vô cơ khác (HCI, HF, SOx).

The WESP system is recommended because of its proven performance, compactness, robust design, automatic operation, and low operating costs. / Hệ thống lọc tĩnh điện ướt WESP của AWS được khuyến nghị sử dụng vì hiệu suất đã được chứng minh, thiết kế nhỏ gọn, chắc chắn, vận hành tự động và chi phí vận hành thấp.

2. Fields of application: / Ứng dụng Công nghệ Lọc Tĩnh Điện Ướt (WESP) Xử Lý Khí Thải ELECTROCLEAN

• Textile processing / Xử lý khí thải ngành dệt nhuộm
• Veneer and particle board dryers / Xử lý khí thải ngành Sấy gỗ (veneer) và ván dăm, ván ép
• Phosphorous furnace emission / Xử lý Khí thải từ lò sản xuất phospho
• Silicon manufacturing / Xử lý khí thải ngành Sản xuất silicon
• Hazardous waste incinerator / Xử lý khí thải Lò đốt chất thải nguy hại
• Biomass drying / Xử lý khí thải lò Sấy sinh khối
• Sulphuric acid plants / Xử lý khí thải Nhà máy sản xuất axit sulfuric
• Food processing industry / Xử lý khí thải Ngành chế biến thực phẩm
• Other Industries...

3. POLLUTANTS REMOVED: / Các chất ô nhiễm được xử lý bằng Công Nghệ Lọc Tĩnh Điện Ướt (WESP)

• HCl, HBr, HF, H2S, NH3 / Xử lý khí khải chứa các hóa chất như: HCl, HBr, HF, H2S, NH3
• SO2, SO3, SiO2 / Xử lý khí thải chứa SOx và SiO2 được xử lý bởi WESP: SO2, SO3, SiO2
• Oil mist, sub-micron particulate, VOCs / Xử lý khí thải chứa Sương dầu, hạt bụi siêu mịn (sub-micron particulate), hợp chất hữu cơ bay hơi (VOC)
• Aldehyds, phenol / Xử lý khí thải chứa Andehit, phenol

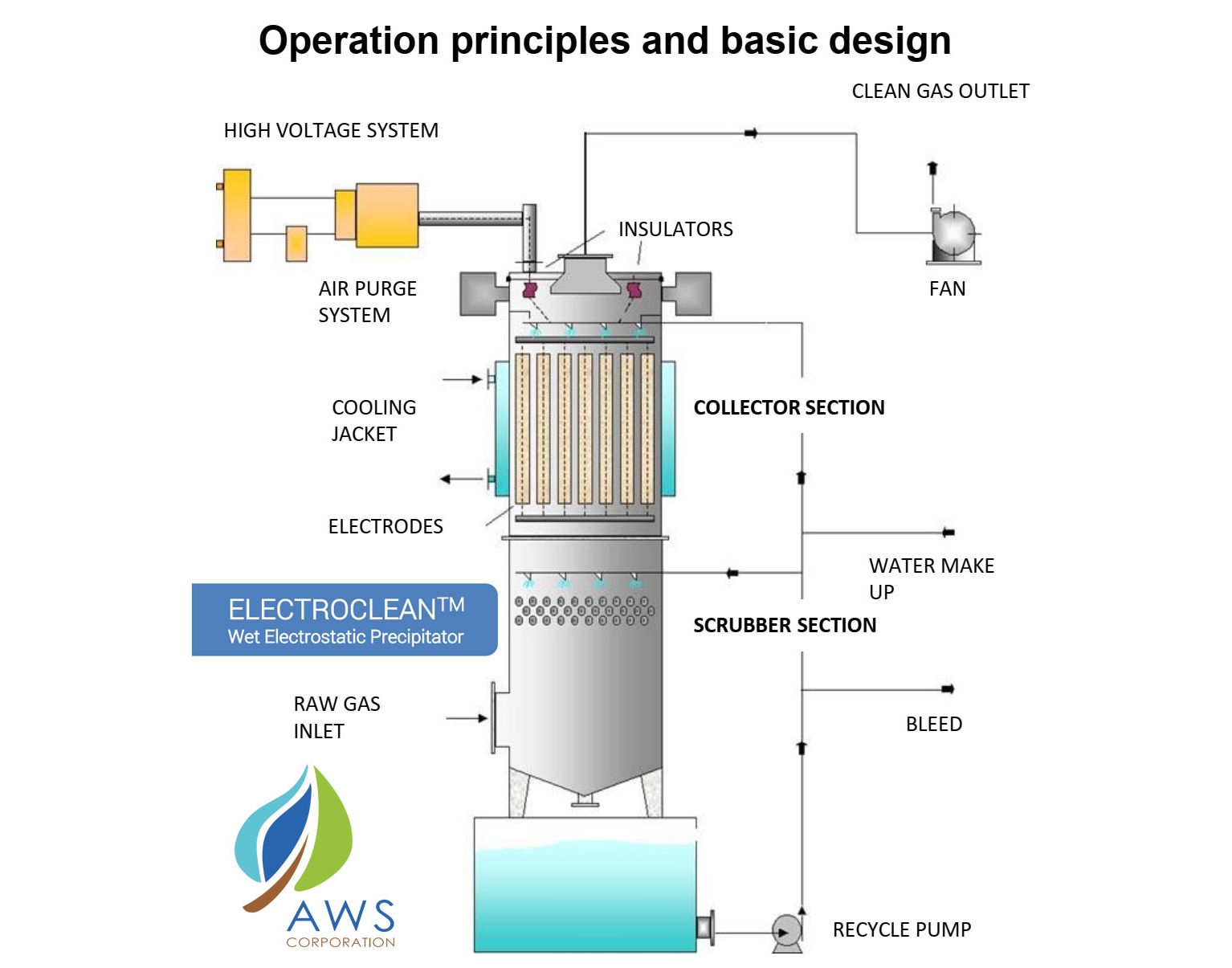

4. PROCESS DESCRIPTION / MÔ TẢ QUY TRÌNH
4.1. Scrubber section / Phần tháp rửa khí (Scrubber section)

Hot contaminated gas from the production lines are cooled to full saturation and pre-cleaned from all particles larger than 2 microns in a special un-clogging scrubber. / Dòng khí nóng bị nhiễm bẩn từ dây chuyền sản xuất được làm nguội đến trạng thái bão hòa hoàn toàn và được tiền xử lý, loại bỏ tất cả các hạt có kích thước lớn hơn 2 micron trong một tháp rửa khí đặc biệt chống tắc nghẽn.

The scrubber creates a turbulent layer of fine mist which accomplishes the mass transfer of toxic gases and the capture of large particles onto the mist bubbles. / Tháp rửa khí tạo ra một lớp sương mù mịn rối loạn, giúp thực hiện quá trình truyền khối đối với các khí độc hại và bắt giữ các hạt lớn bám vào bong bóng sương.

The turbulent layer provides good mass transfer and offers efficient gas cooling below adiabatic saturation together with good absorption of soluble compounds. / Lớp rối loạn này tạo điều kiện truyền khối tốt và mang lại hiệu quả làm mát khí xuống dưới nhiệt độ bão hòa đoạn nhiệt, đồng thời hấp thụ hiệu quả các hợp chất hòa tan.

4.2. Collector section / Phần thu gom (Collector section)
In the vertical design, the evenly distributed saturated gas flows upward through the electrostatic section of the WESP. An ionizing electrode runs down the centre of each tube. A strong electrical field is generated between the central discharge electrode and the collecting tube. / Trong thiết kế dạng thẳng đứng, dòng khí bão hòa được phân phối đều đi lên qua phần điện trường của WESP. Một điện cực ion hóa chạy dọc theo trục giữa của mỗi ống. Một điện trường mạnh được tạo ra giữa điện cực phóng điện trung tâm và ống thu gom.

Electrons are emitted from the discharge electrodes which are charged with a rectified negative high voltage. Due to the high voltage difference, these electrons migrate towards the collecting electrodes: as particles pass through the gap between the discharge electrodes and the tube walls, they are intercepted by negatively charged gas molecules. These negatively charged gas molecules or negative ions accumulate on the particles surface and become fully saturated with negative charge. / Các electron được phát ra từ điện cực phóng điện, vốn được nạp bằng điện áp cao một chiều âm. Do sự chênh lệch điện áp lớn, các electron này di chuyển về phía các điện cực thu gom: khi các hạt đi qua khe giữa điện cực phóng điện và thành ống, chúng va chạm với các phân tử khí mang điện tích âm. Các phân tử khí tích điện âm này (ion âm) bám lên bề mặt hạt và làm chúng tích điện âm bão hòa.

As the gas with charged particles passes up the tube, it enters the collection section where there are strong repelling forces. The strong electrical field causes the charged particles and entrained droplets to migrate to the inner surfaces of the tube and consequently to be removed from the gas flow. / Khi dòng khí chứa các hạt tích điện đi lên trong ống, nó đi vào vùng thu gom, nơi có lực đẩy tĩnh điện mạnh. Điện trường mạnh khiến các hạt tích điện và các giọt sương cuốn theo di chuyển về phía bề mặt trong của ống, từ đó được loại bỏ ra khỏi dòng khí.

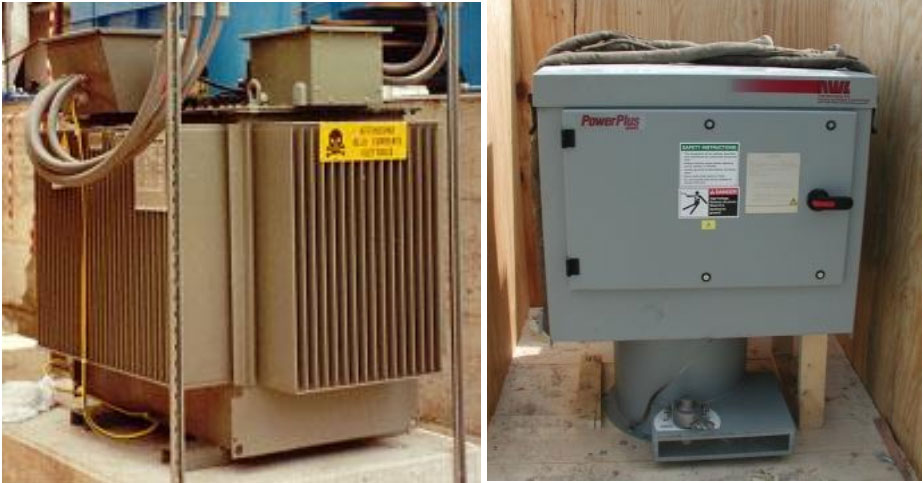

5. High voltage and current control / Điều khiển điện áp và dòng điện cao

• Automatic high voltage power generation. / Tự động tạo điện áp cao.
• Solid state microprocessor control with variable inductance system. / Điều khiển vi xử lý với hệ thống cảm ứng thay đổi.
• New models with high frequency mono-phase high voltage system. / Các mẫu mới sử dụng hệ thống điện áp cao đơn pha tần số cao.

Ionizing electrodes / Điện cực ion hóa

• Heavy duty, rigid electrodes provide long life and no maintenance or adjustments. / Điện cực chịu tải nặng, cứng cáp, tuổi thọ lâu dài, không cần bảo trì hay điều chỉnh.
• Sharp point design provides high intensity charging fields. / Thiết kế đầu nhọn tạo trường điện cường độ cao.
• Rigidly supported for greater reliability with no maintenance. / Hỗ trợ cố định chắc chắn, đảm bảo độ tin cậy cao mà không cần bảo trì.

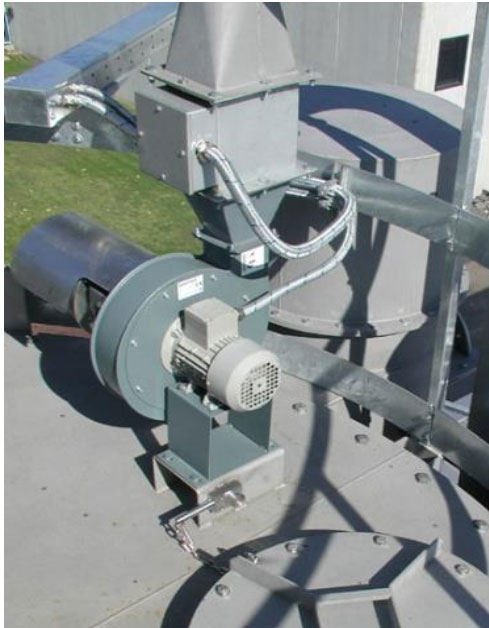

Air purge system / Hệ thống thổi khí
The insulators compartments are purged with filtered, heated air to keep the insulators clean and dry. / Các ngăn cách điện được thổi khí đã lọc và làm nóng để giữ cho cách điện sạch và khô.

6. Electroclean Model / Các model Hệ Thống Lọc Tĩnh Điện Ướt (WESP) Xử Lý Khí Thải ELECTROCLEAN

Depending on the application AWS selects the most efficient and cost-effective WESP model. We can choose from different technology: / Tùy theo ứng dụng, AWS lựa chọn mẫu WESP hiệu quả nhất và tiết kiệm chi phí nhất. Có thể chọn từ các công nghệ khác nhau:
A)    Condensing tubular WESP
B)    Tubular WESP
C)    Honeycomb WESP
D)    Horizontal plate WESP

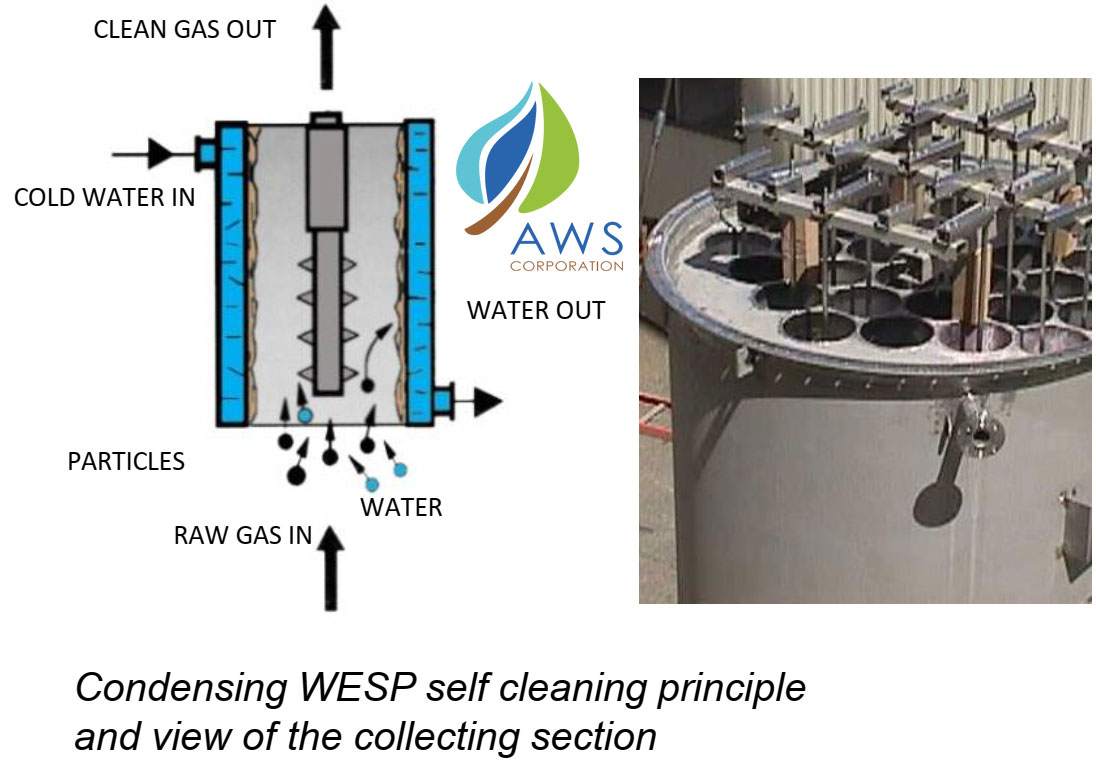

6.1 Condensing tubular WESP / Công nghệ Lọc Tĩnh Điện Ướt Condensing tubular WESP
In the Condensing WESP, which is the best available technology, the walls of the collecting tubes are cooled on the outside surface by a water jacket, causing a film of condensed moisture from the saturated gas to gather on the inner surface of the tubes. The water film created on the walls of the tubes flushes the collected particles down and out of the tubes.
It also reduces clean water usage, minimizing flushing requirements. / Hệ thống Lọc Tĩnh Điện Ướt Condensing WESP là công nghệ tiên tiến nhất hiện nay, thành ống thu gom được làm mát bên ngoài bằng áo nước, tạo một lớp màng ẩm ngưng tụ từ khí bão hòa bám lên bề mặt bên trong ống. Lớp nước này rửa trôi các hạt thu gom xuống và ra khỏi ống, không cần làm sạch thêm.

• No further cleaning is necessary. / Giảm tiêu thụ nước sạch, hạn chế nhu cầu xả rửa.
• Liquid effluent treatment (oil separators, chemical- physical treatments, filtration technologies, ...) can be integrated into the design to achieve liquid discharge close to zero. / Việc xử lý nước thải lỏng (bộ tách dầu, xử lý hóa lý, công nghệ lọc…) có thể tích hợp vào thiết kế để đạt mức xả gần như bằng 0.

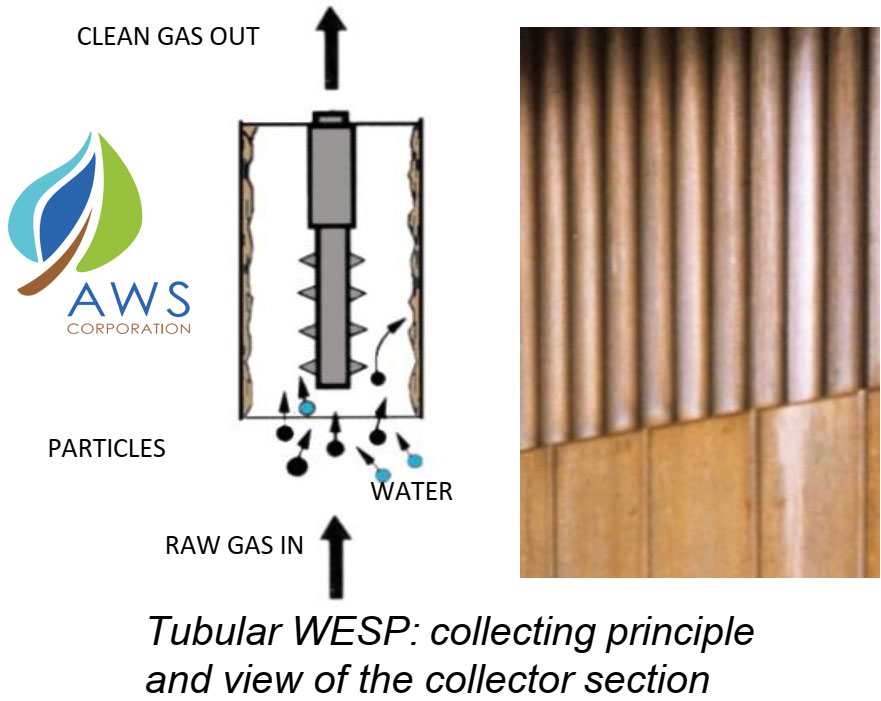

6.2 Tubular Electroclean / Công nghệ Lọc Tĩnh Điện Ướt Tubular Electroclean
In those applications where the particulate to be captured is not so sticky, the Condensing WESP model can be replaced by a simple tubular WESP where the walls of the collecting tubes are not cooled on the outside by water jacket. / Trong các ứng dụng mà các hạt cần thu không quá dính, Condensing WESP có thể thay bằng Tubular WESP đơn giản, nơi thành ống không được làm mát bằng áo nước bên ngoài.

• This solution allows costs reduction ensuring a good gas purification at the same time. / Giải pháp này giảm chi phí nhưng vẫn đảm bảo lọc khí hiệu quả.

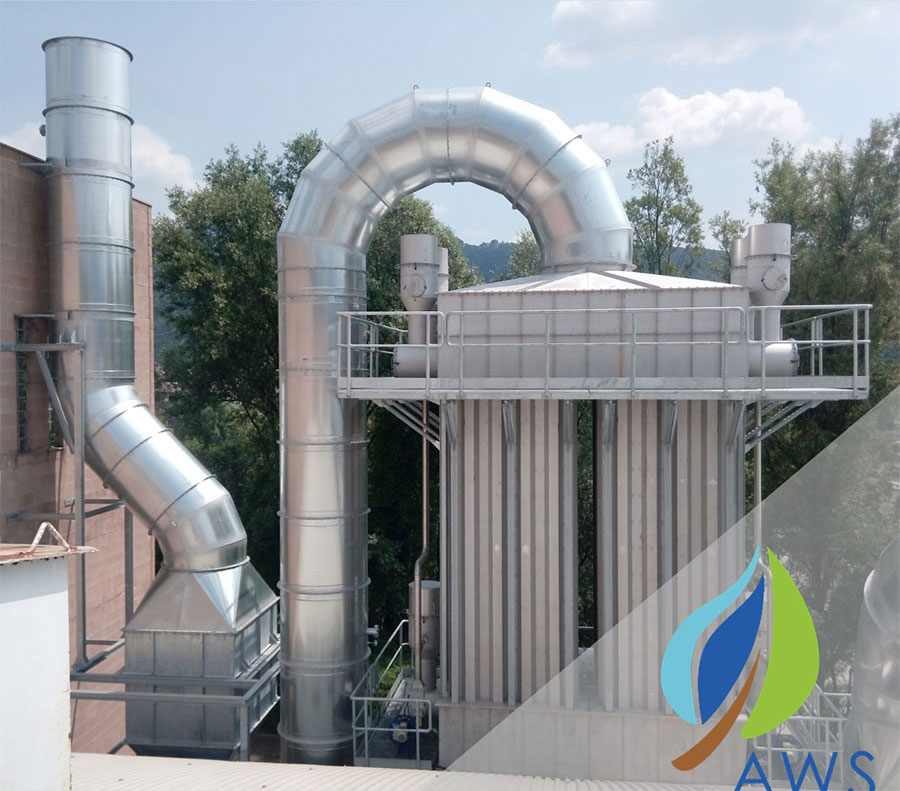

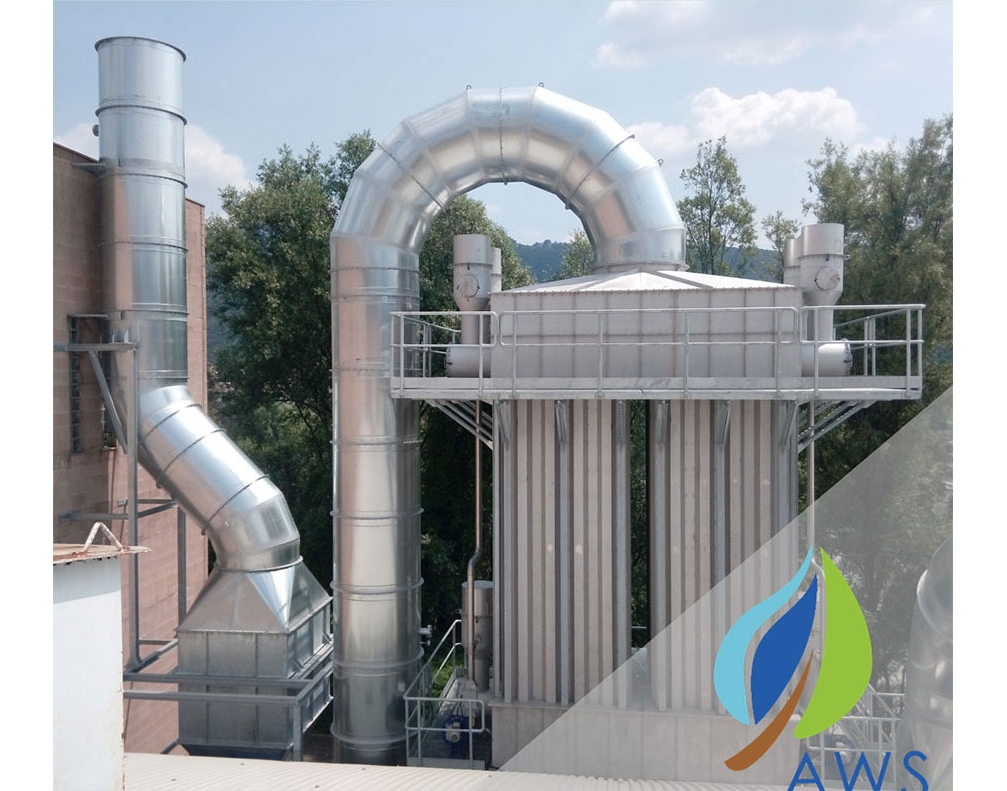

6.3. Honeycomb Electroclean / Công nghệ Lọc Tĩnh Điện Ướt Honeycomb Electroclean
For larger applications or where it is necessary to minimize the plant space it is possible to design a WESP with hexagonal honeycomb clusters. This solution offers the largest precipitation surface in the smallest space. / Trong các ứng dụng mà các hạt cần thu không quá dính, Condensing WESP có thể thay bằng Tubular WESP đơn giản, nơi thành ống không được làm mát bằng áo nước bên ngoài.

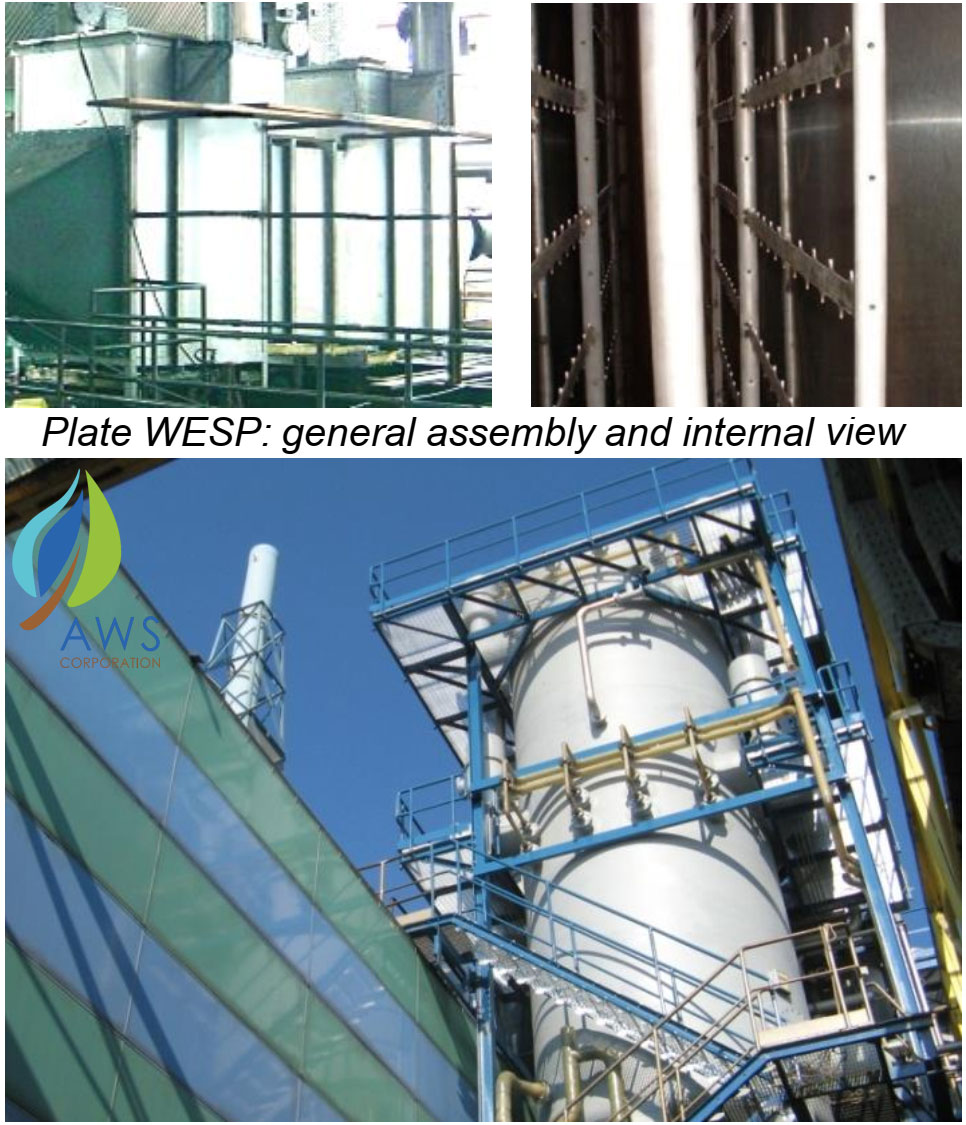

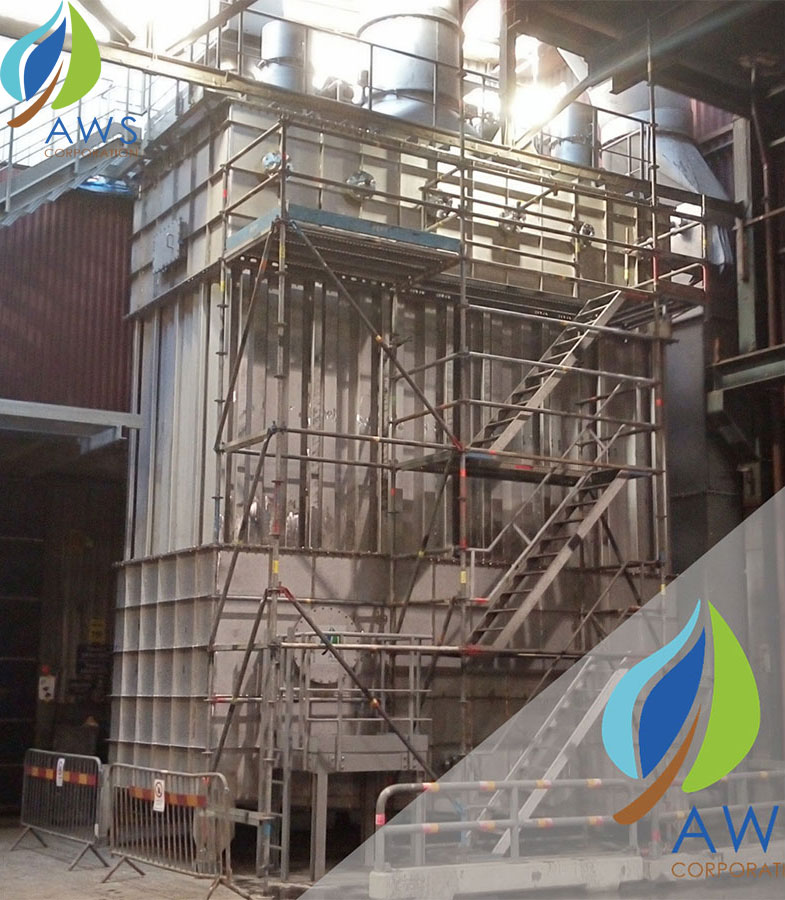

6.4 Plate Electroclean / Công nghệ Lọc Tĩnh Điện Ướt dạng tấm ngang Plate Electroclean
In many applications it is preferred to save space in elevation and to design a gas treatment directly in line with the process. / Trong nhiều ứng dụng, để tiết kiệm chiều cao, việc thiết kế xử lý khí thẳng hàng với quá trình là ưu tiên.

• In other cases it is necessary to combine the gas treatment with a heat recovery. / Trong một số trường hợp khác, cần kết hợp xử lý khí với thu hồi nhiệt.
• In all these applications the solution with horizontal plate WESP is preferred. / Trong các ứng dụng này, WESP dạng tấm ngang là giải pháp được ưu tiên.

AWS can satisfy all client’s requests choosing the most cost-effective solution. / AWS có thể đáp ứng mọi yêu cầu của khách hàng bằng cách lựa chọn giải pháp hiệu quả nhất về chi phí.

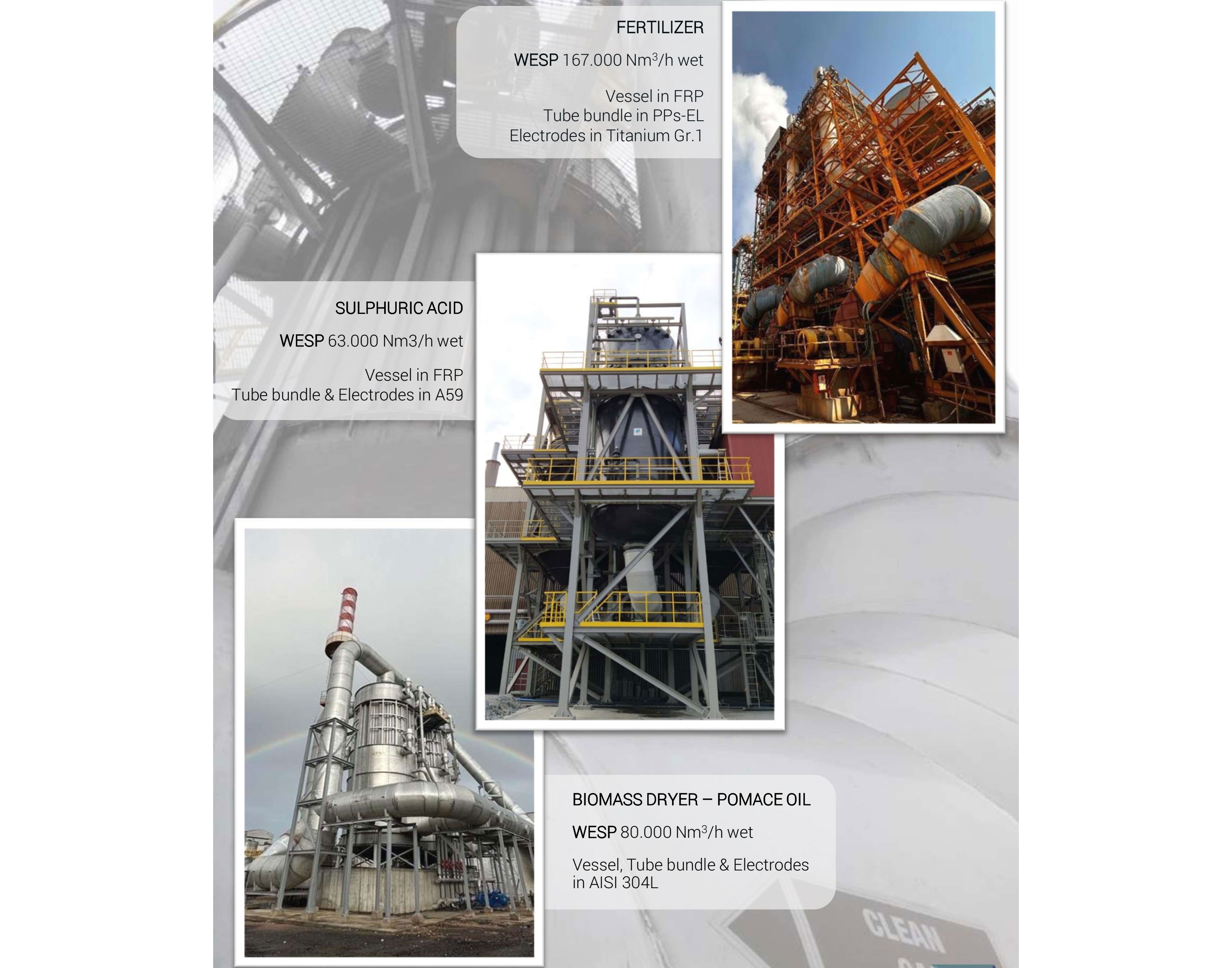

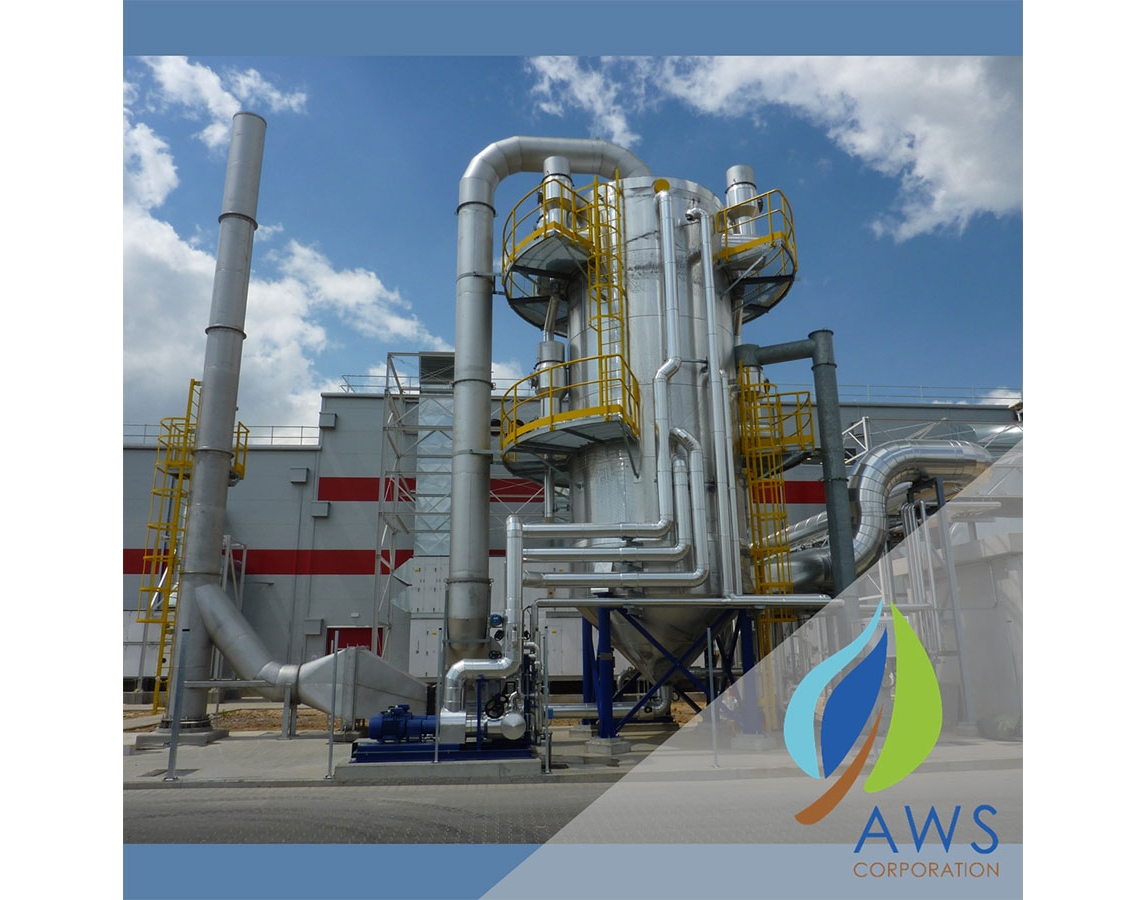

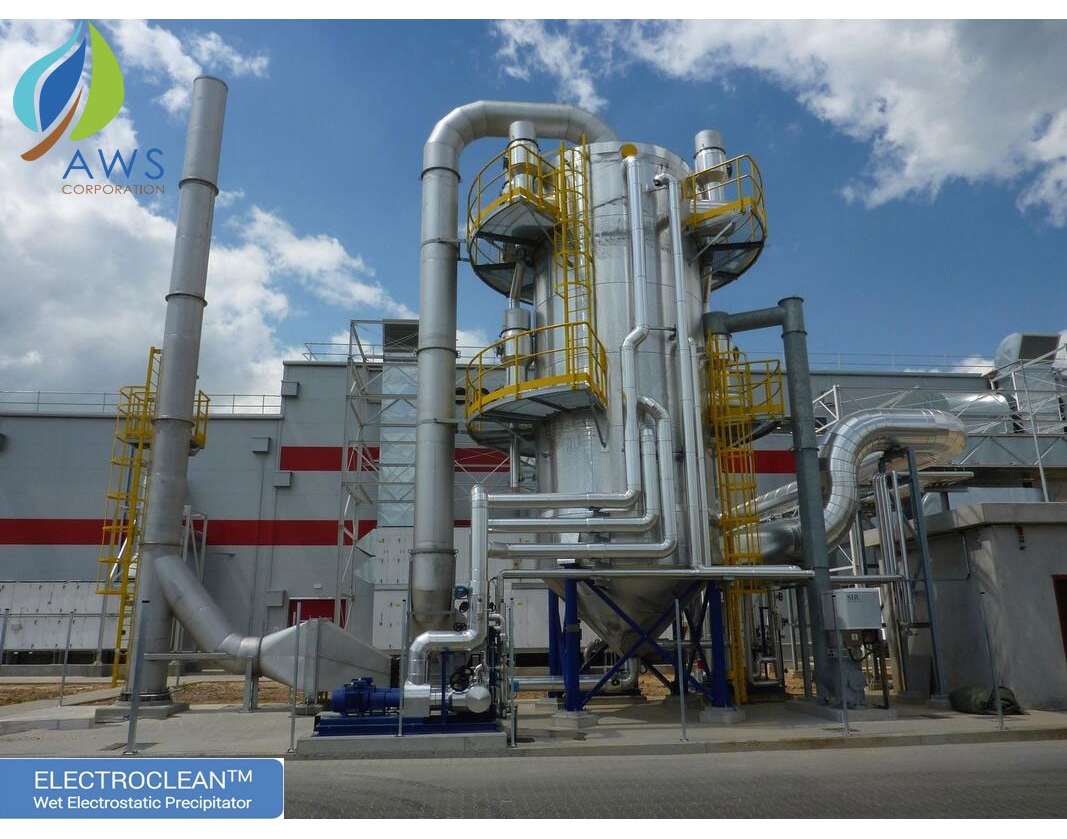

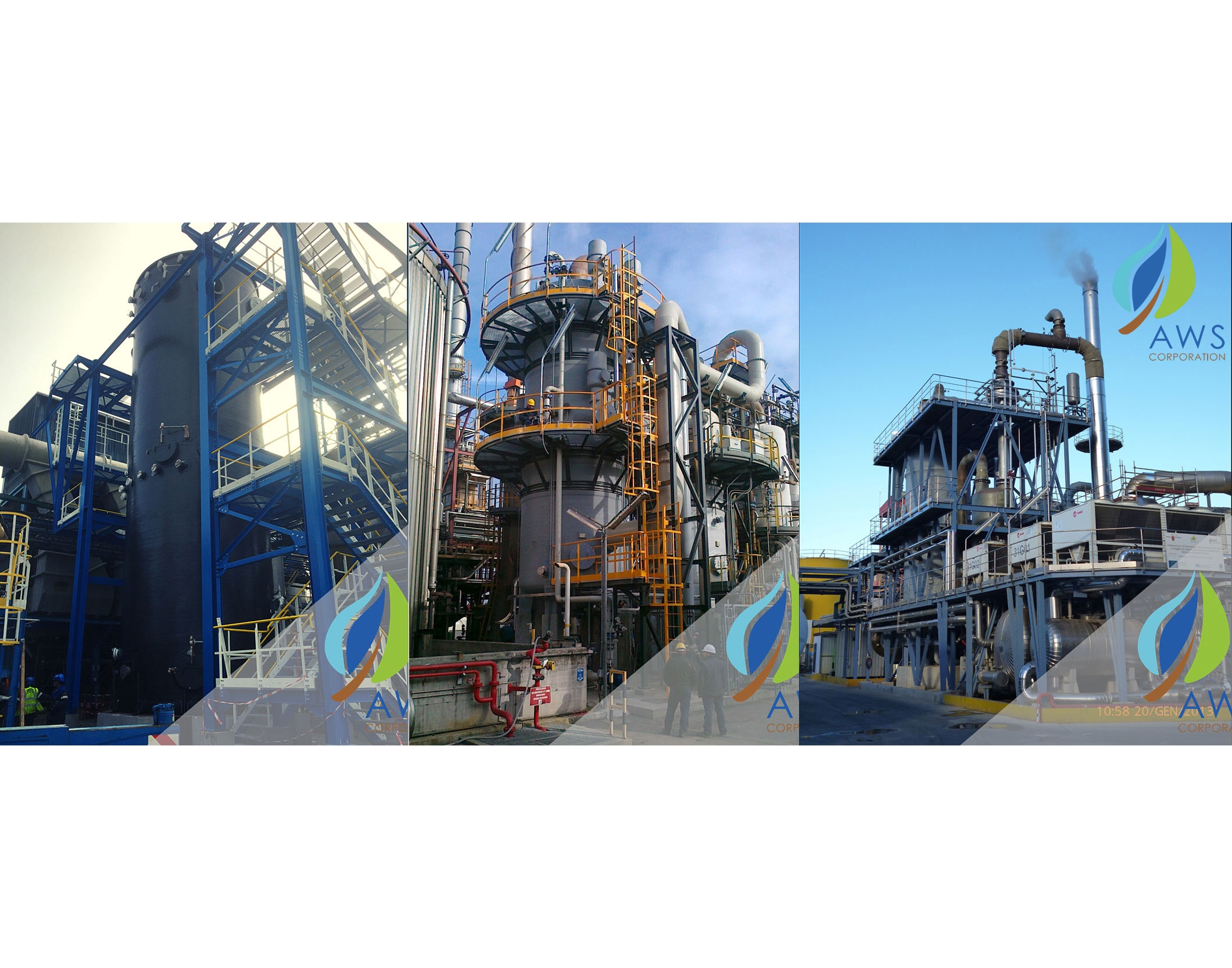

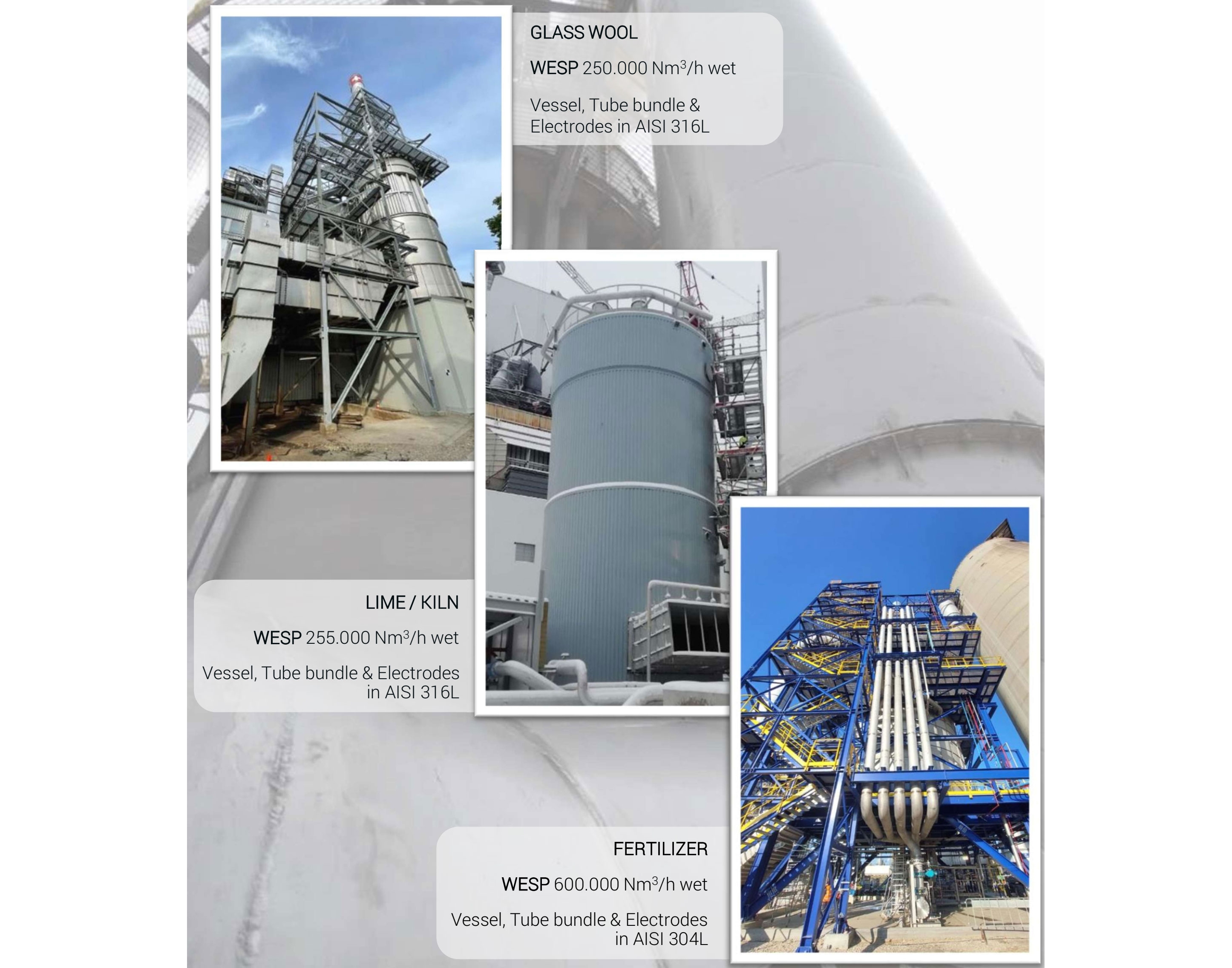

7. Case Study / Dự án Xử Lý Khí Thải bằng Công nghệ Lọc Tĩnh Điện Ướt WESP
