Nhà sản xuất: BLÜCHER - ĐAN MẠCH

Model: Blucher Siphonic Roof

Brochure Hệ Thống Thoát Nước Mưa Siphonic BLÜCHER

Catalogue Hệ Thống Thoát Nước Mưa Siphonic BLÜCHER

Công ty Môi Trường Hành Trình Xanh hân hạnh là nhà phân phối chính thức sản phẩm Hệ Thống Thoát Nước Mưa Siphonic BLÜCHER tại thị trường Việt Nam. Chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.

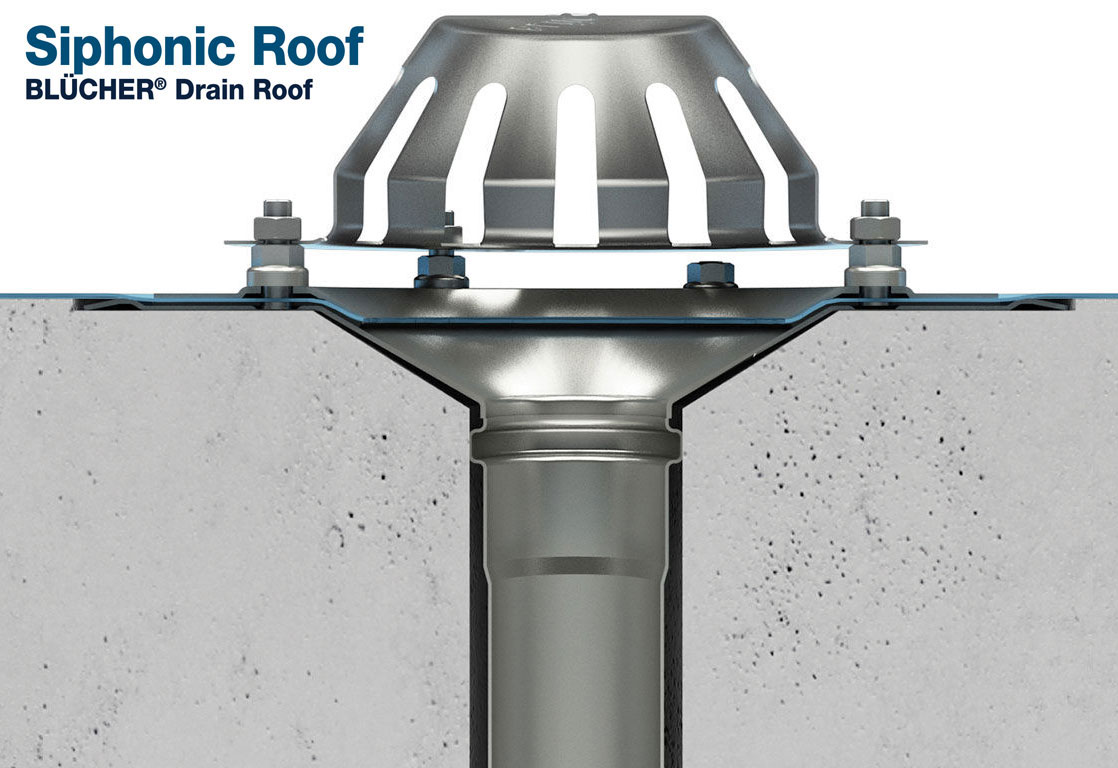

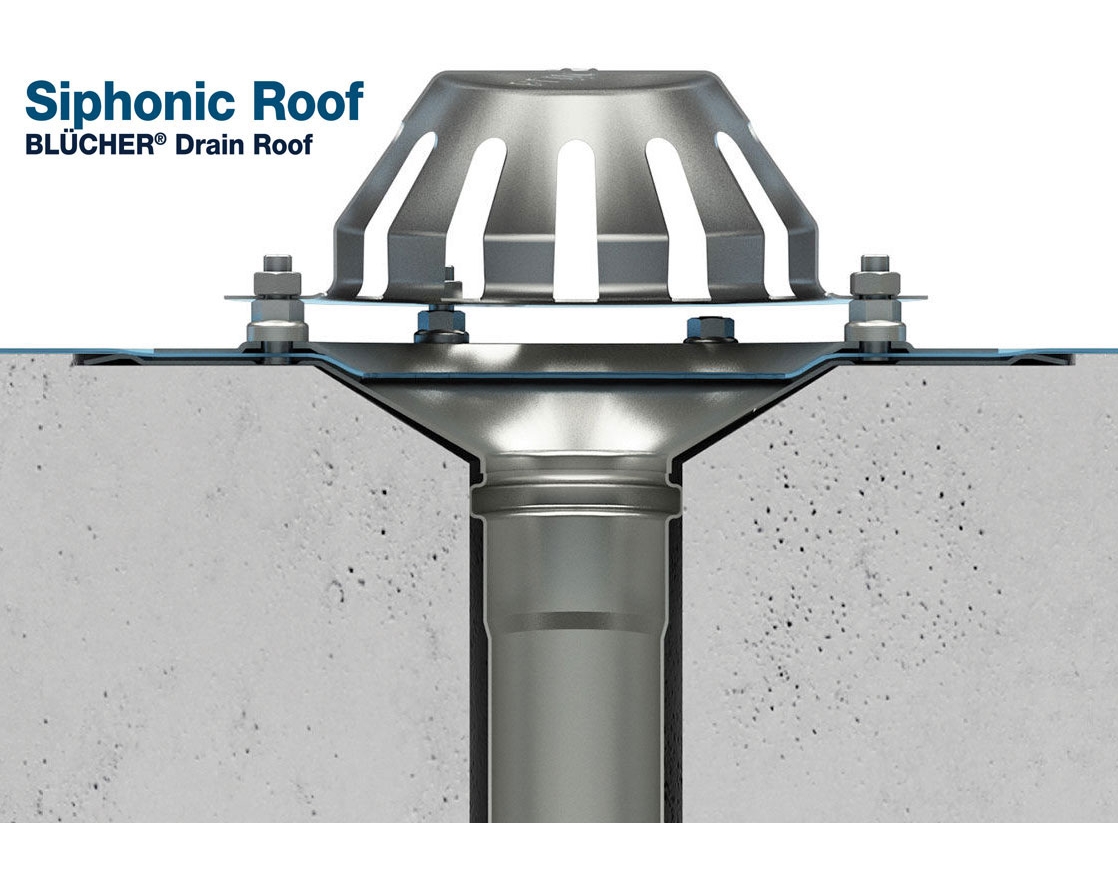

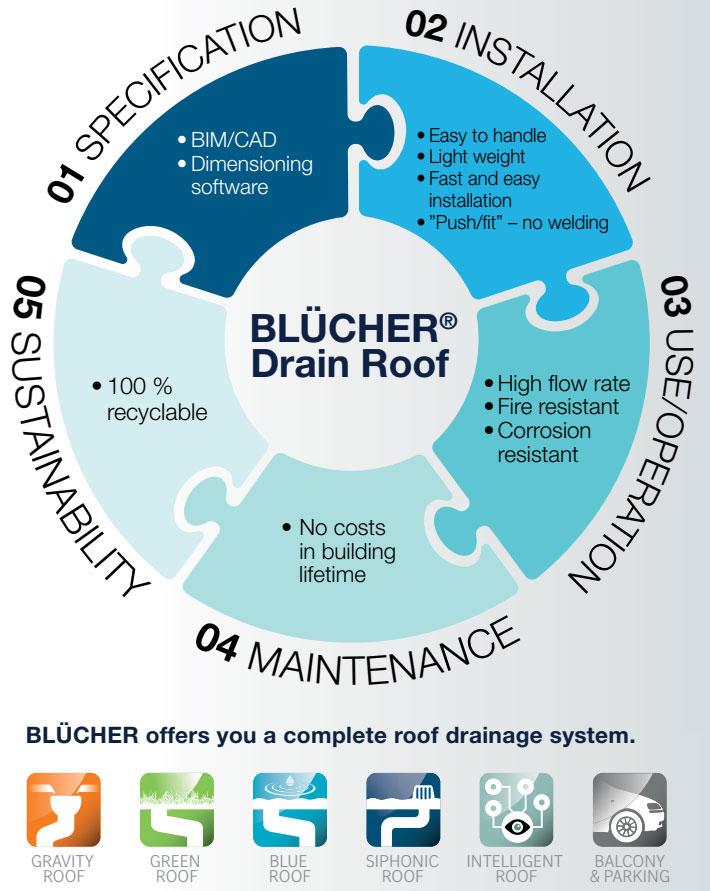

BLÜCHER® Drain Roof bao gồm các đầu thoát nước mái bằng thép không gỉ cùng phụ kiện đi kèm. Kết hợp với hệ thống ống thép không gỉ BLÜCHER® EuroPipe dạng khớp nối đẩy, BLÜCHER® Drain Roof tạo thành một hệ thống thoát nước mái bằng thép không gỉ hoàn chỉnh. Hệ thống này có thể được sử dụng cho mọi loại mái phẳng có lớp phủ bitum hoặc màng chống thấm đơn lớp, đồng thời phù hợp cho cả hệ thống thoát nước trọng lực và siphon (siphonic).

1. Hệ Thống Thoát Nước Siphonic BLÜCHER® hiệu quả và nhanh chóng cho mái phẳng
Hệ thống thoát nước mưa hiệu quả đóng vai trò quan trọng trong việc đảm bảo độ bền kết cấu và an toàn cho các mái phẳng hoặc mái có độ dốc thấp. Mái không được thoát nước tốt dễ bị tràn, rò rỉ hoặc thậm chí sụp đổ kết cấu nếu nước mưa bị ứ đọng quá lâu.
Với dịch vụ thiết kế toàn diện cùng loạt sản phẩm đầu thu, ống dẫn, phụ kiện và linh kiện chất lượng cao, bạn có thể tin tưởng vào giải pháp thoát nước mái xi phô hàng đầu được thiết kế riêng phù hợp với nhu cầu của bạn.

1.1. Giải thích về hệ thống thoát nước mái Siphonic: Rủi ro, Ưu điểm và Yếu tố thiết kế

Hệ thống thoát nước mái Siphonic là công nghệ thoát nước mưa hiệu quả nhất cho mái phẳng và mái có độ dốc thấp. So với hệ thống thoát nước trọng lực truyền thống, hệ thống Sihonic có lưu lượng thoát nước ít nhất gấp đôi, giúp bảo vệ mái tốt hơn khỏi nguy cơ rò rỉ và tràn nước. Tuy nhiên, để hoạt động đúng cách, hệ thống thoát nước xi phông cần được thiết kế chuẩn xác tuyệt đối.

• Hệ thống siphonic của BLÜCHER là một đổi mới tương đối mới trong thiết kế hệ thống thoát nước mái và tòa nhà. Các hệ thống này đã được sử dụng rộng rãi trong các công trình công cộng như nhà ga sân bay, sân vận động thể thao và các dự án bất động sản thương mại trên khắp Châu Mỹ, Châu Á và Châu Âu.

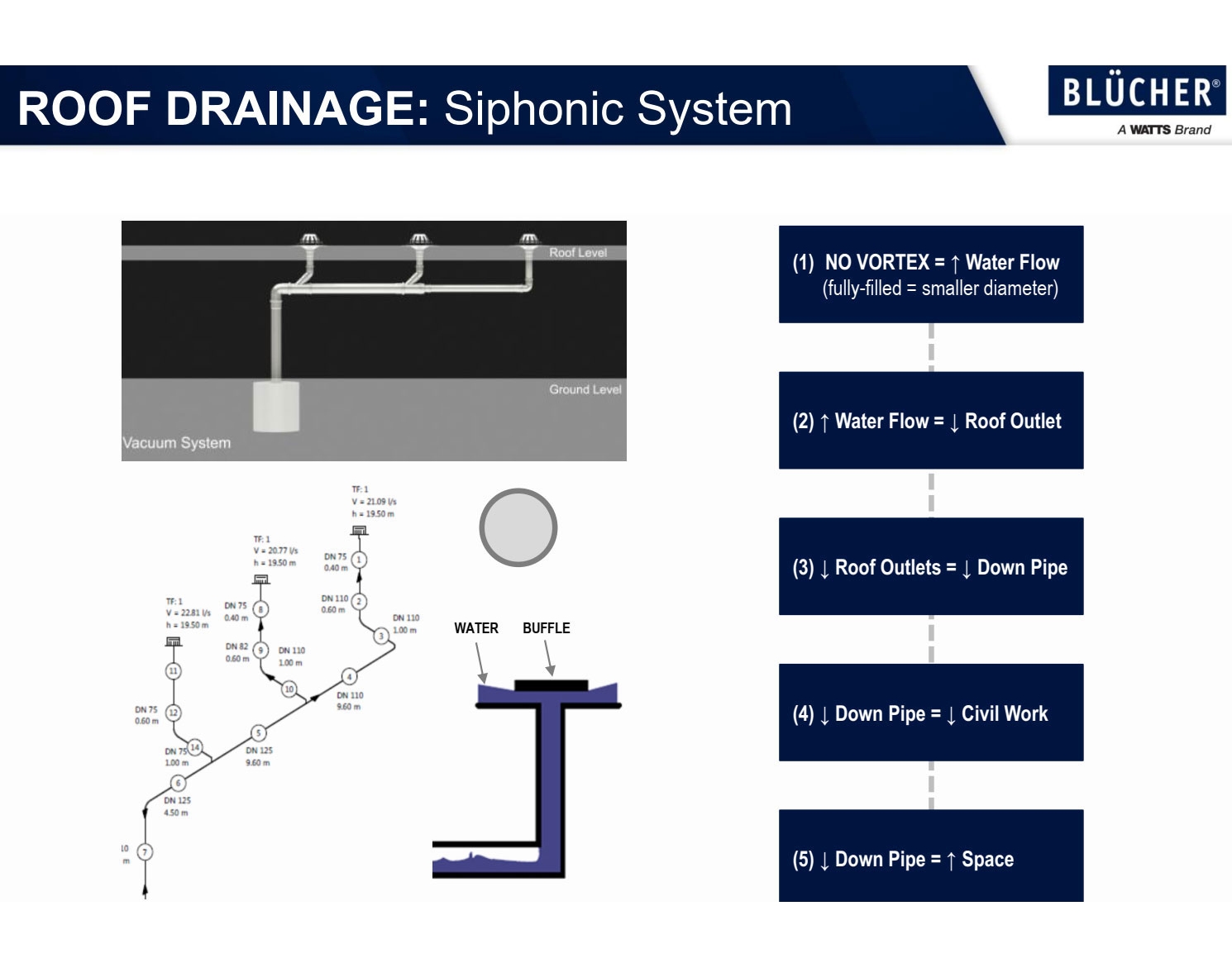

• Các hệ thống siphonic có thể được áp dụng cho bất kỳ tòa nhà nào có chiều cao từ khoảng 4,5 mét trở lên, vì các ưu điểm của hệ siphonic trở nên rõ ràng khi mái nhà nằm ở độ cao này. Hệ thống siphonic tận dụng chiều cao của tòa nhà để tạo ra áp suất âm trong đường ống, cho phép hệ thống hút nước từ máng thoát với vận tốc và lưu lượng cao.

• Hệ thống siphonic được thiết kế để đầy nước (được mồi) nhằm ngăn không khí xâm nhập vào đường ống, giúp nước chảy dưới áp lực. Nhờ cột áp nước tăng đáng kể, hệ thống cần ít ống đứng hơn, và đường kính ống có thể được giảm đáng kể so với hệ thống thoát nước thông thường vốn dựa hoàn toàn vào trọng lực.
• Đường ống trong hệ siphonic thường được lắp nằm ngang và có thể được bố trí trong không gian ngay bên dưới bề mặt mái, chỉ cần một số lượng ít ống đứng được đặt ở các vị trí chiến lược.

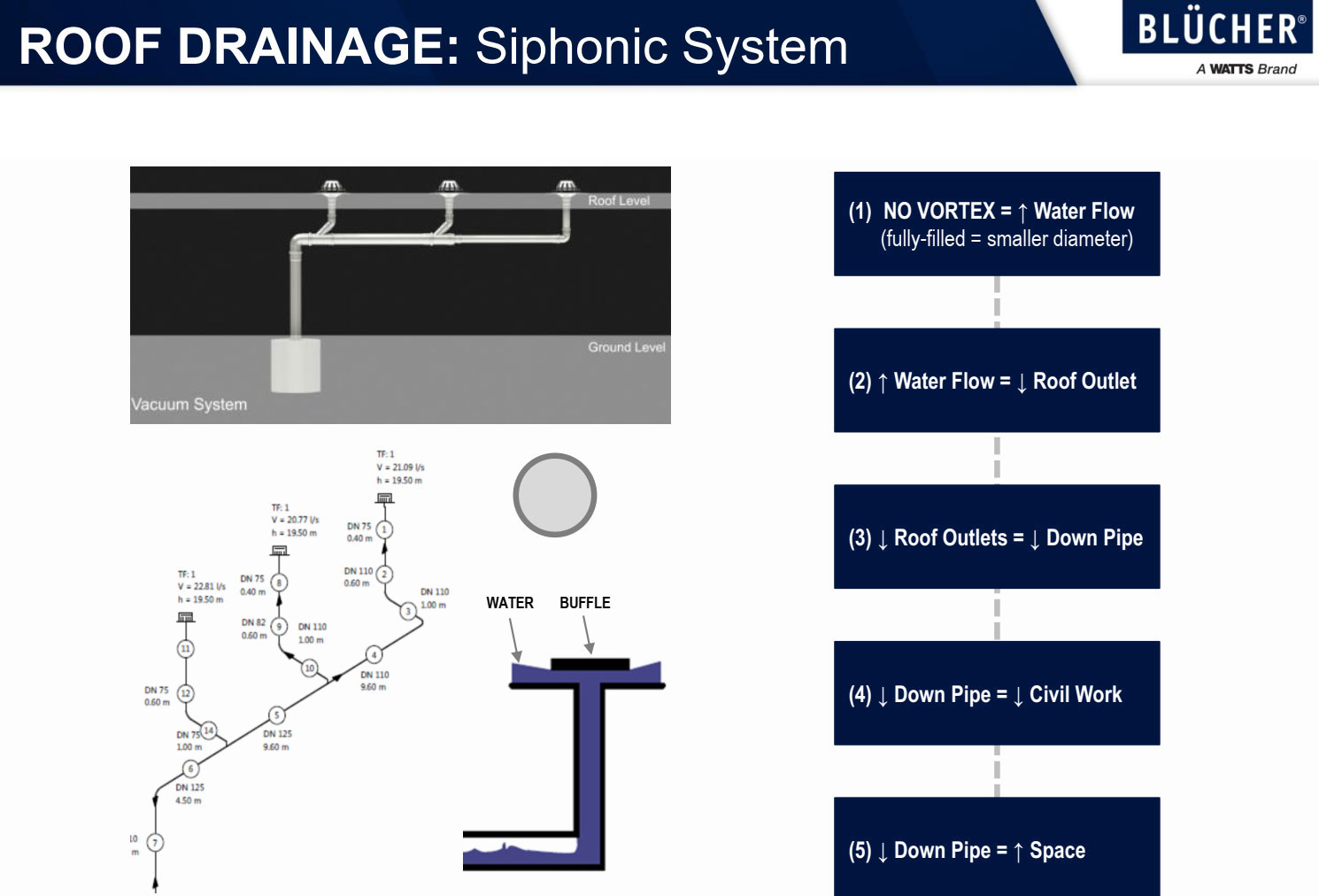

1.2. Hệ thống thoát nước mái Siphone là gì và nguyên lý hoạt động

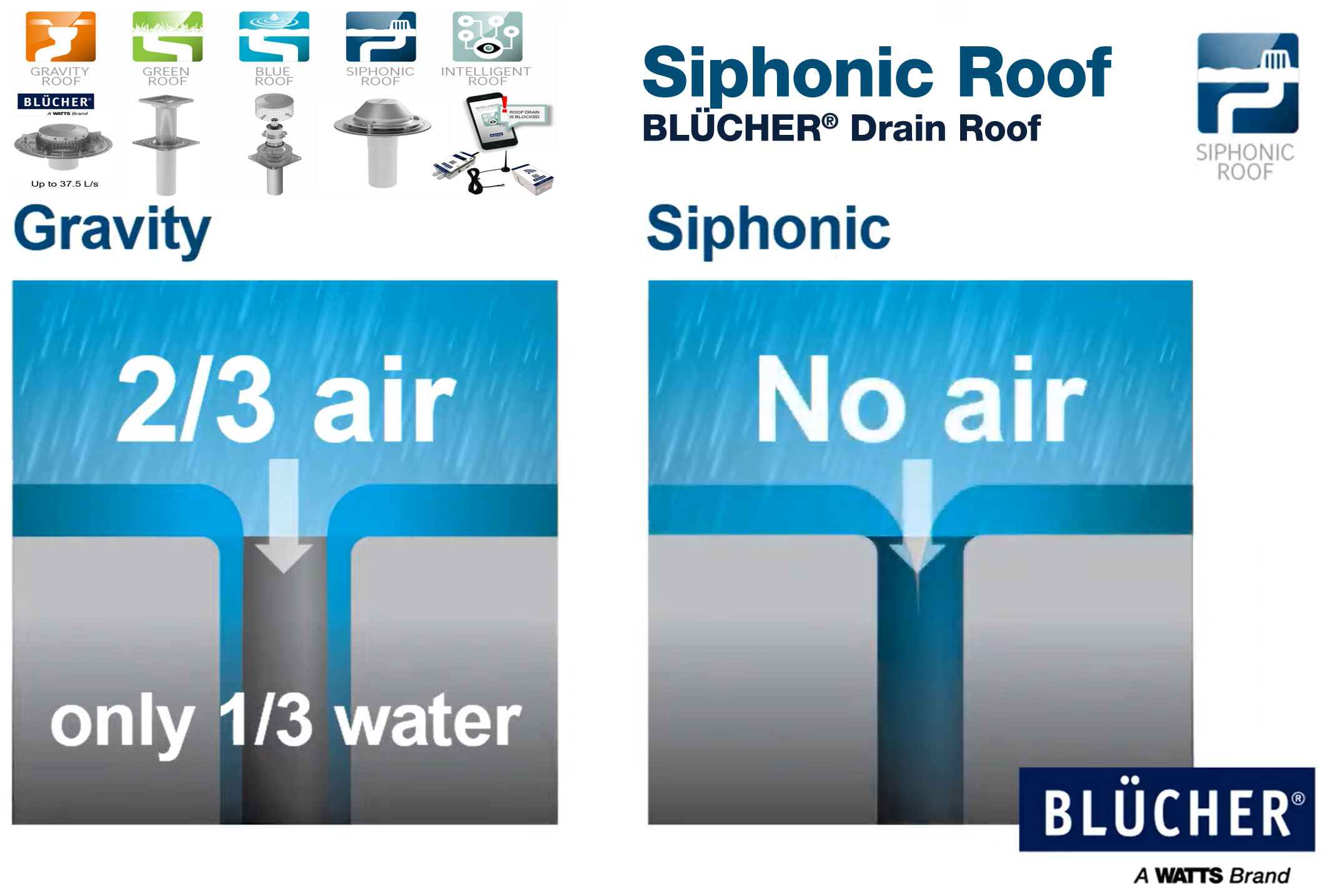

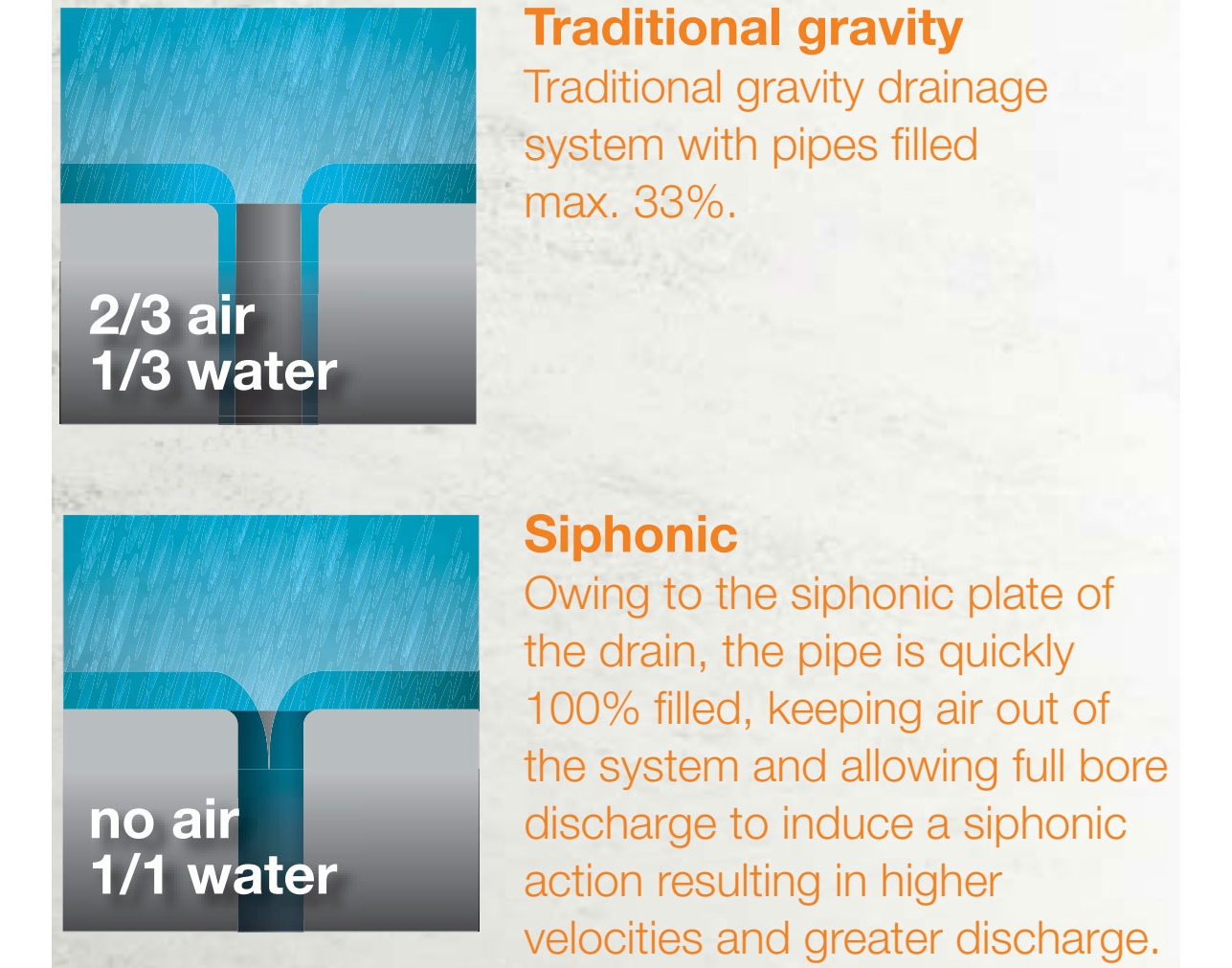

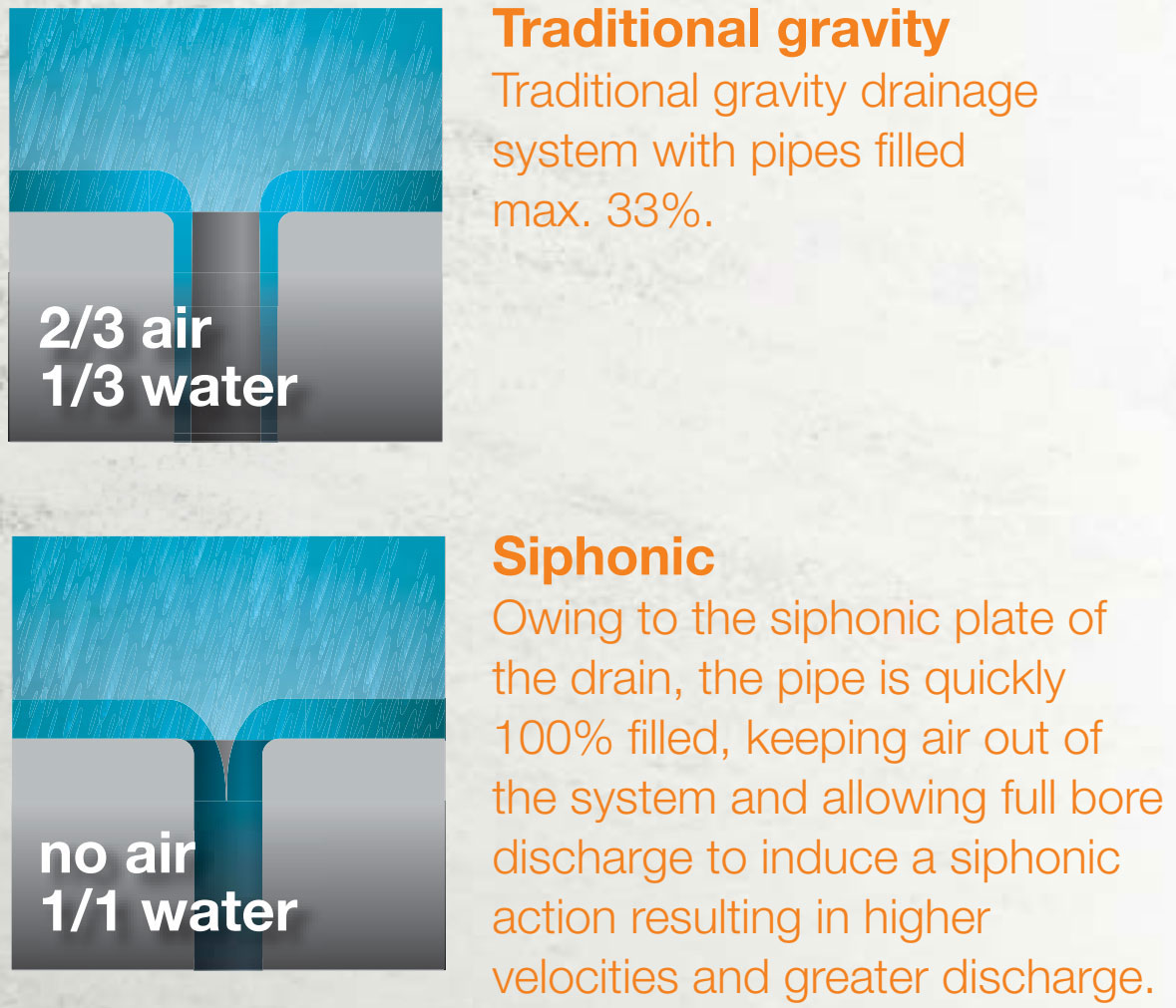

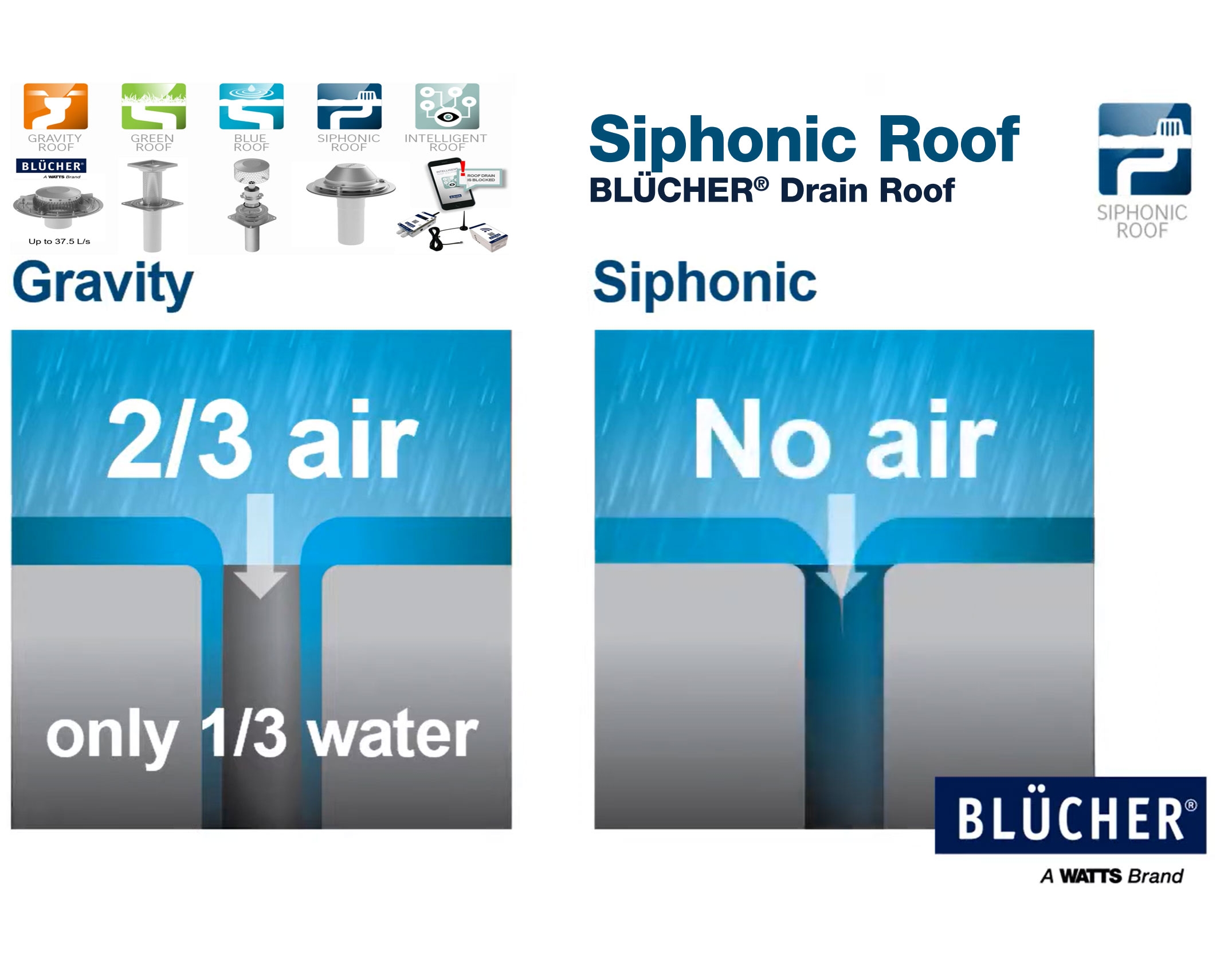

• Hệ thống thoát nước truyền thống yêu cầu lắp đặt ống theo độ dốc xuống và chỉ hoạt động khi ống được làm đầy một phần. Khi nước mưa chảy vào miệng thu, xoáy nước hình thành kéo theo không khí vào ống, đẩy nước về phía thành ống. Điều này khiến lượng nước thoát ra mỗi lần bị hạn chế, buộc phải sử dụng ống có đường kính lớn hơn để bù lại lượng không khí có trong hệ thống.
• Ở mức mưa nhẹ, hệ thống xi phông hoạt động tương tự như hệ thống trọng lực. Tuy nhiên, trong điều kiện mưa lớn, hệ thống dựa vào hiệu ứng xi phô, tạo ra dòng chảy đầy ống hoàn toàn.
• Thiết kế chống xoáy của tấm chặn khí giúp ngăn không khí xâm nhập vào miệng thu. Khi dòng chảy đầy ống bắt đầu, áp suất âm hình thành trong hệ thống, tạo ra lực hút giúp tăng tốc độ dòng nước. Ở công suất tối đa, các ống thu và ống dẫn hoạt động trong trạng thái đầy nước hoàn toàn, nhờ đó lượng nước lớn có thể được thoát nhanh chóng, giảm thiểu đáng kể nguy cơ ứ đọng nước trên mái.

Hệ thống thoát nước mái Siphonic của chúng tôi là giải pháp kinh tế và đáng tin cậy, giúp thoát lượng nước mưa lớn chỉ với số lượng miệng thu ít hơn, tiết kiệm chi phí và không gian.

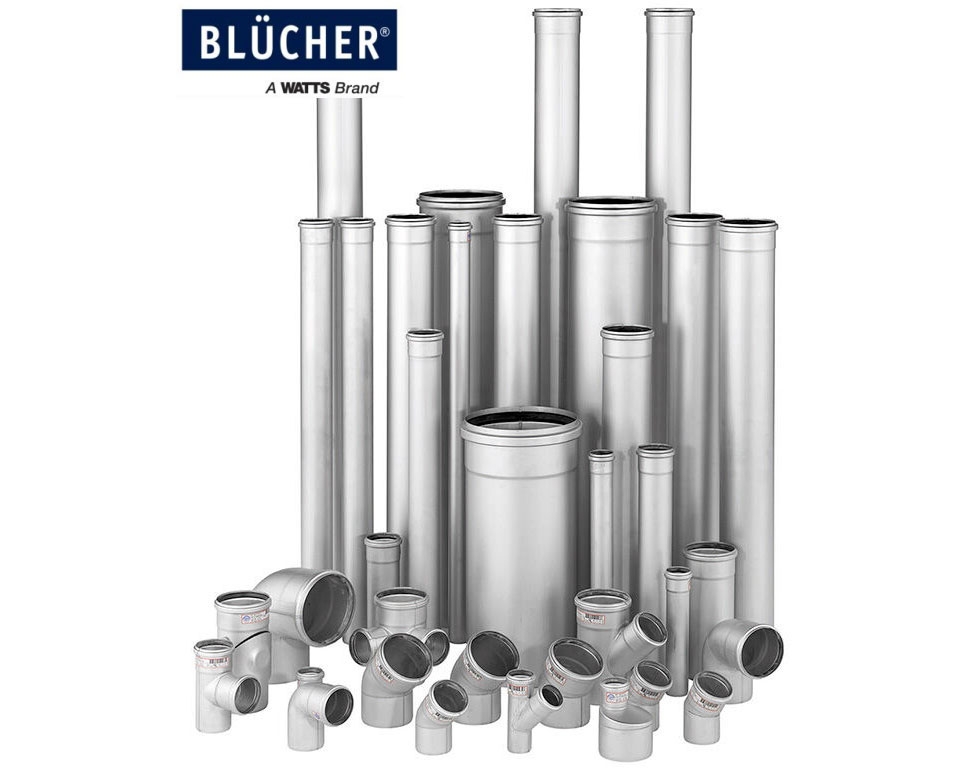

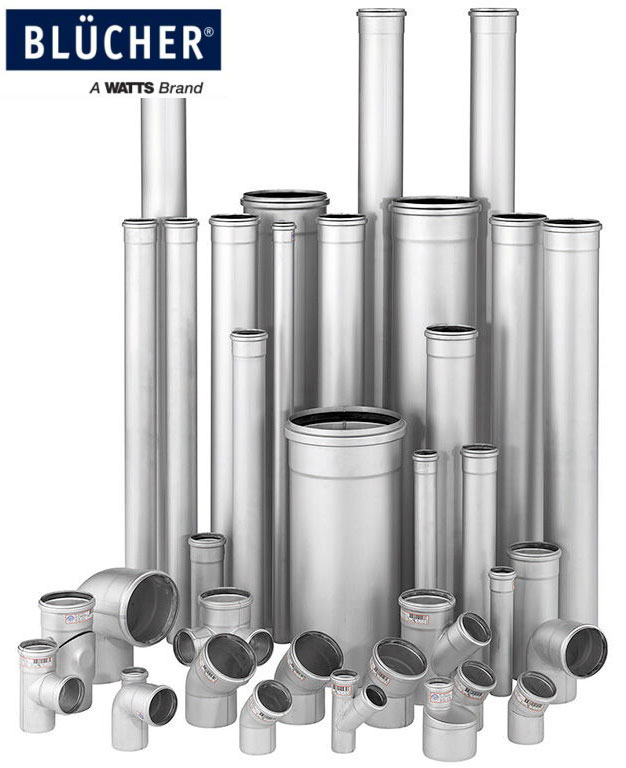

Hệ thống đường ống thoát nước bằng thép không gỉ BLÜCHER® EuroPipe là một phần tích hợp trong giải pháp thoát nước mái Siphonic này.

Nhờ độ ổn định cao của đường ống thép không gỉ, không cần lắp đặt thêm thanh đỡ hoặc giá treo phụ. Số lượng linh kiện tối giản không chỉ giúp thi công nhanh và dễ dàng nhất trên thị trường, mà còn khiến đây trở thành hệ thống thoát nước Siphonic có tổng trọng lượng thấp nhất.

1.3. Hệ thống thoát nước Siphonic Power Drain – Loại bỏ lượng nước nhiều hơn bạn tưởng!

Hệ thống Siphonic có ít miệng thoát nước mái hơn so với hệ thống thoát nước trọng lực, và sử dụng đường ống ngang có đường kính nhỏ được lắp đặt bên dưới trần nhà. Nhờ tốc độ dòng chảy cao, nhiều nước hơn được dẫn qua hệ thống ống so với hệ thống trọng lực. Hệ thống siphonic thường được sử dụng cho các mái có diện tích lớn (trên 500 m²).

• BLÜCHER đã phát triển thiết bị thoát nước siphonic công suất cao, có thể loại bỏ hơn 110 m³ nước chỉ trong một giờ.
• Hệ thống thoát nước mái siphonic BLÜCHER® mang lại hiệu quả kinh tế và độ tin cậy cao
• Chỉ cần một ống thoát xuống đất: Giảm số lượng đường ống cần thiết, giảm khối lượng công việc dưới mặt đất.
• Ít miệng thoát nước mái hơn: Giảm số lượng lỗ cắt trên mái.
• Đường ống có đường kính nhỏ: Nhẹ, tiết kiệm không gian, so với các hệ thống ống nhựa hoặc gang truyền thống.
• Ống được lấp đầy 100%: Giảm tiếng ồn trong đường ống, ít nước đọng trên mái – giúp ngăn ngừa hư hại tiềm ẩn.
• Đường ống ngang không cần độ dốc: Dễ dàng lắp đặt.

1.4. Hiệu Suất Tối Đa – Bảo Trì Tối Thiểu

• Hệ thống thoát nước mái bằng thép không gỉ có khả năng chống va đập, chống ăn mòn và chịu lửa, đồng thời yêu cầu bảo trì rất thấp. Bề mặt trong trơn nhẵn của thép không gỉ giúp tăng khả năng tự làm sạch, đảm bảo lưu lượng cao và ngăn ngừa tắc nghẽn hiệu quả.
• Hệ thống thoát nước mái xi phô của chúng tôi chính là giải pháp tiết kiệm chi phí và bền vững, giúp thoát lượng nước lớn hơn với ít đầu thoát hơn — mang lại hiệu suất tối ưu và độ tin cậy vượt trội.

1.5. Hỗ Trợ Toàn Diện Từ Đầu Đến Cuối
Chúng tôi có thể giúp bạn phát triển và thiết kế hệ thống thoát nước mái tối ưu phù hợp với nhu cầu cụ thể của công trình. Hãy yêu cầu tính toán lưu lượng để xác định toàn bộ hệ thống gồm đầu thoát nước, đường ống, phụ kiện và các bộ phận liên quan.

Lập kế hoạch cho hệ thống thoát nước mái kiểu Siphonic
Mỗi mô hình thoát nước mái siphonic phải được thiết kế riêng phù hợp với lượng mưa dự kiến cụ thể. Nếu cường độ mưa thực tế thấp hơn so với thiết kế, các đầu thoát nước sẽ hoạt động như hệ thống thoát nước trọng lực thông thường. Tuy nhiên, nếu lượng mưa vượt quá đáng kể so với dự tính, hệ thống có thể gặp khó khăn trong việc xử lý lượng nước lớn và thậm chí không hoạt động hiệu quả.

Do đó, lượng mưa trung bình của khu vực cần được tính toán ngay từ giai đoạn thiết kế. Kích thước của hệ thống cũng được xác định dựa trên tần suất mà cường độ mưa trung bình có thể bị vượt quá. Việc thiết kế một hệ thống quá lớn để xử lý lượng mưa cực đoan chỉ xảy ra vài chục năm một lần là không tối ưu về mặt chi phí. Trong những trường hợp như vậy, thiết kế thêm hệ thống thoát nước khẩn cấp (emergency overflow system) sẽ là giải pháp hợp lý và kinh tế hơn.

1.6. BLÜCHER® EuroPipe – Giải pháp bền vững và tiết kiệm nhân công
Dòng sản phẩm BLÜCHER® Drain Roof có thể dễ dàng kết nối với hệ thống đường ống BLÜCHER® EuroPipe, mang đến cho bạn một hệ thống thoát nước mái hoàn chỉnh và an toàn.
Tìm hiểu thêm về BLÜCHER® EuroPipe

1.7. Những rủi ro tiềm ẩn của hệ thống thoát nước mái kiểu Siphonic

Giống như bất kỳ công nghệ dịch vụ xây dựng tiên tiến nào khác, hệ thống thoát nước mái siphonic cũng có thể tiềm ẩn một số rủi ro cần được đánh giá và kiểm soát cẩn thận.

1. Yêu cầu thiết kế và lắp đặt tỉ mỉ: Sai sót trong việc bố trí đường ống, vị trí đầu thoát nước hoặc tính toán kích thước hệ thống có thể khiến hệ thống không hoạt động ở chế độ siphonic, dẫn đến thoát nước không đủ, tích tụ nước dư thừa và tăng tải trọng tĩnh lên mái, có nguy cơ gây hư hại kết cấu. Vì vậy, việc thuê các kỹ sư giàu kinh nghiệm và đơn vị lắp đặt có chuyên môn về nguyên lý siphonic là vô cùng quan trọng.
2. Tầm quan trọng của tính toàn vẹn hệ thống: Các hệ thống siphonic hoạt động dưới áp suất âm và phải chịu được điều kiện thời tiết khắc nghiệt. Nếu các thành phần không phù hợp với áp suất âm, tia UV hoặc điều kiện môi trường địa phương, điều đó có thể dẫn đến rò rỉ, sập ống thoát hoặc thậm chí hỏng toàn hệ thống.
3. Cần bảo trì đúng cách: Bỏ qua việc kiểm tra và vệ sinh định kỳ baffles và đầu thoát nước có thể làm giảm hiệu suất hệ thống. Việc lựa chọn giải pháp thoát nước siphonic ít bảo trì sẽ giúp chủ sở hữu tiết kiệm thời gian và giảm nguy cơ hệ thống gặp sự cố.

1.8. Hệ thống thoát nước mưa siphonic của BLÜCHER – Giải pháp dẫn đầu thị trường

• Hệ thống siphonic của BLÜCHER được phát triển theo các tiêu chuẩn quốc gia và quốc tế cao nhất và được khuyến nghị sử dụng cho mái có diện tích tối thiểu 150 m² và độ dốc tối đa 3%.

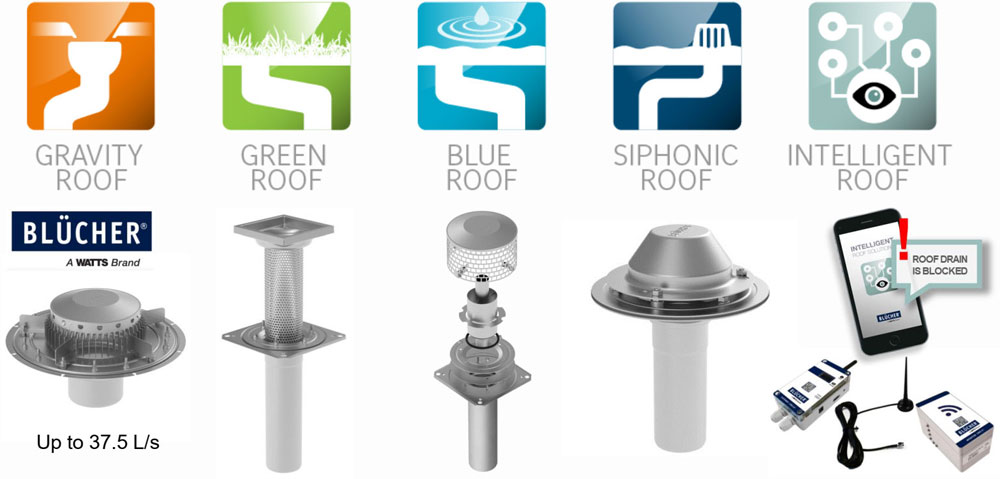

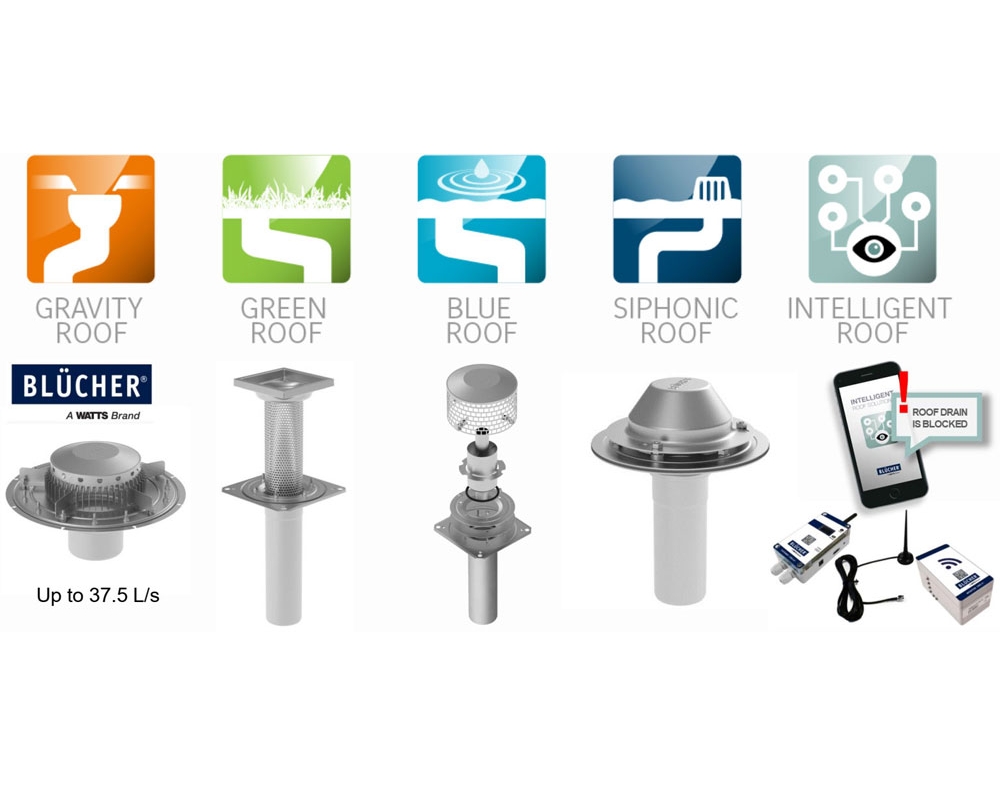

• Đầu thoát nước Siphonic của BLÜCHER đã được kiểm nghiệm đạt lưu lượng tới 37.5 lít/giây, vượt trội hơn 60% so với các hệ thống siphonic thông thường.
• Các tấm chắn không khí (air baffles) được sản xuất từ Inox 304 hoặc Inox 316, có thiết kế tự làm sạch.
• Nhờ những đặc điểm này, hệ thống thoát nước siphon của chúng tôi vượt xa các tiêu chuẩn hiện hành của ngành, mang lại độ bền và hiệu suất vượt trội.

2. BLÜCHER® đã được tin dùng trong việc bảo vệ nhiều loại công trình suốt nhiều năm qua. Ưu điểm nổi bật:

1. Tính linh hoạt trong thiết kế – tạo ra các giải pháp mà hệ thống trọng lực không thể thực hiện được.
2. Đường kính ống nhỏ hơn – chỉ khoảng một nửa so với hệ thống trọng lực khi đi cùng hướng.
3. Ống ngang phẳng, không cần độ dốc – cho phép lắp đặt đường ống dài hơn.
4. Ống chảy đầy hoàn toàn với khả năng tự làm sạch – giúp giảm yêu cầu bảo trì.
5. Ít ống đứng hơn = giảm hệ thống thoát nước ngầm dưới đất.
6. Ống thoát nước mưa có thể được bố trí tại các vị trí mà đội thiết kế hoặc chủ đầu tư lựa chọn, giúp tối ưu không gian sử dụng của tòa nhà.
7. Đường ống nước mưa có thể dẫn ra chu vi tòa nhà, loại bỏ nhu cầu thoát nước ngầm dưới sàn.
8. Dễ dàng phối hợp thiết kế và mô hình BIM nhờ đường kính ống nhỏ và chạy phẳng.
9. Ít ống hơn = thời gian thi công ngắn hơn và chi phí thấp hơn.
10. Có thể dẫn nước mưa đến hồ chứa hoặc hệ thống thu hồi nước mưa.
11. Đạt điểm LEED trong 5 hạng mục.
12. Giảm tình trạng đọng nước trên mái nhờ hiệu ứng hút (siphon effect).
