TẤM LẮNG LAMEN XỬ LÝ NƯỚC CẤP _ ECOTEC - SPAIN
ĐẠT CHỨNG NHẬN CHO NƯỚC UỐNG NSF / WRAS
Nhà sản xuất: ECOTEC - Spain

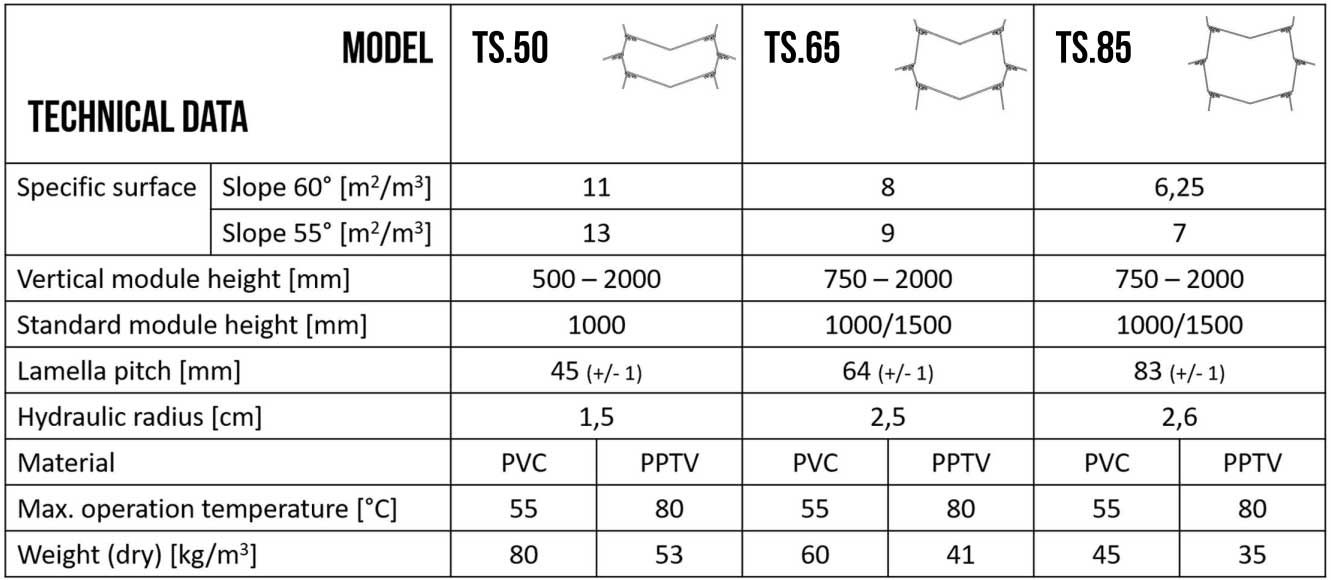

Type: TubSed (model: TS.50, TS.65, TS.85)
Download: Catalogue Tấm lắng Lamen xử lý nước cấp ECOTEC
Công ty Môi Trường Hành Trình Xanh hân hạnh là nhà nhập khẩu và phân phối chính thức Tấm lắng Lamen cho Xử Lý Nước Cấp ECOTEC tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.
Công nghệ lắng lamella là giải pháp đã được kiểm chứng thành công trên toàn thế giới nhằm tối ưu hóa quá trình lắng trong nhiều ứng dụng khác nhau.
ECOTEC đã ứng dụng công nghệ này hơn 30 năm, và nhờ cam kết cải tiến liên tục, ECOTEC cung cấp các hệ thống tubSed® đảm bảo hiệu quả lắng lamella tối ưu nhất

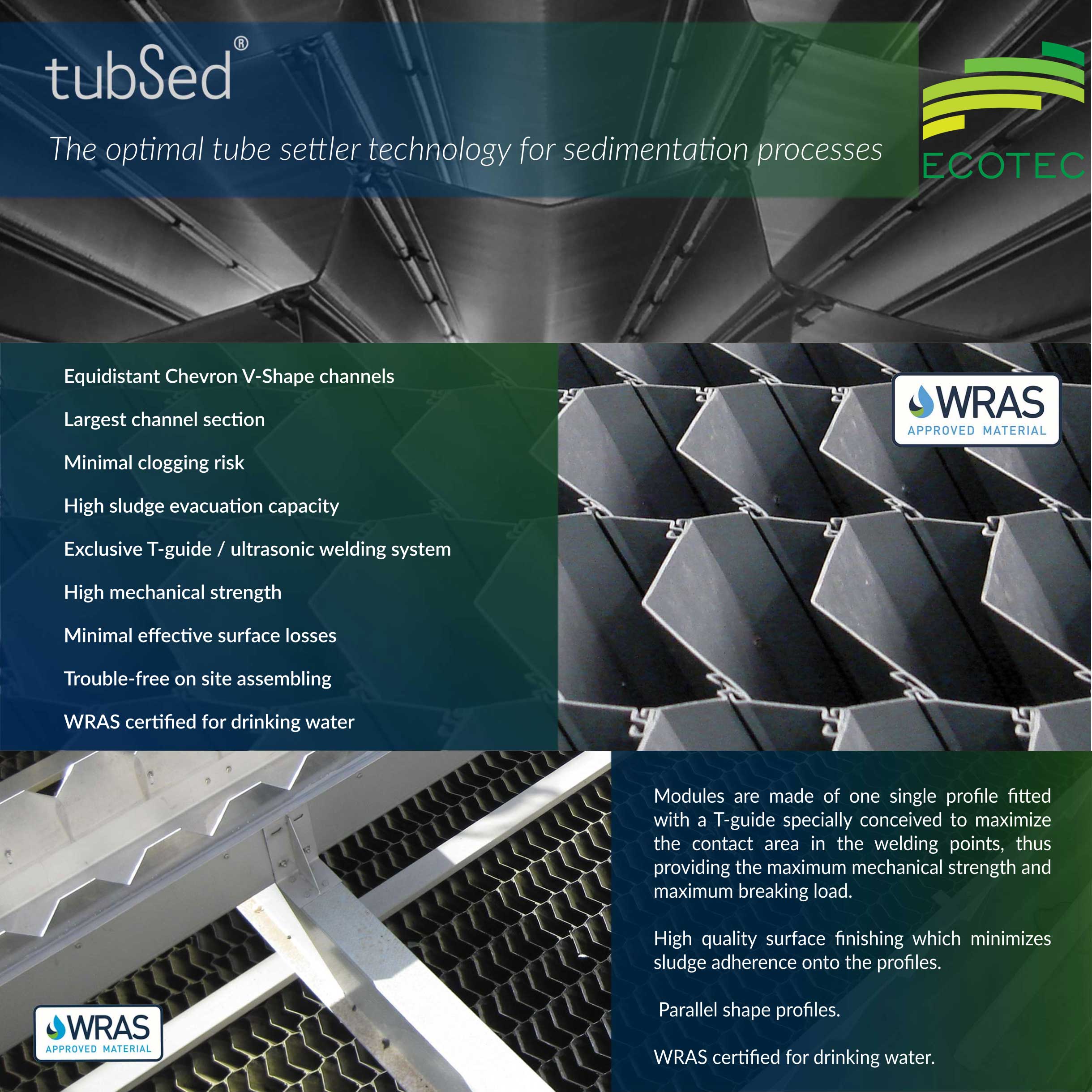

1. CÔNG NGHỆ TẤM LẮNG LAMEN TỐI ƯU CHO QUÁ TRÌNH LẮNG
Công nghệ lắng lamen đã được chứng minh là có hiệu quả trong việc tối ưu hóa quá trình lắng bằng cách tăng diện tích lắng mà không làm tăng diện tích mặt bằng hệ thống.
- Các kênh dạng chữ V đối xứng (Chevron V-Shape) được bố trí đều nhau. Tiết diện kênh lớn giúp tăng khả năng lưu thông nước.
- Giảm thiểu nguy cơ tắc nghẽn.
- Khả năng xả bùn cao.
- Hệ thống liên kết T-guide / hàn siêu âm độc quyền, đảm bảo độ bền cơ học cao.
- Tổn thất diện tích hiệu dụng tối thiểu.
- Dễ dàng lắp đặt tại công trình.
- Chứng nhận WRAS cho ứng dụng trong nước uống.

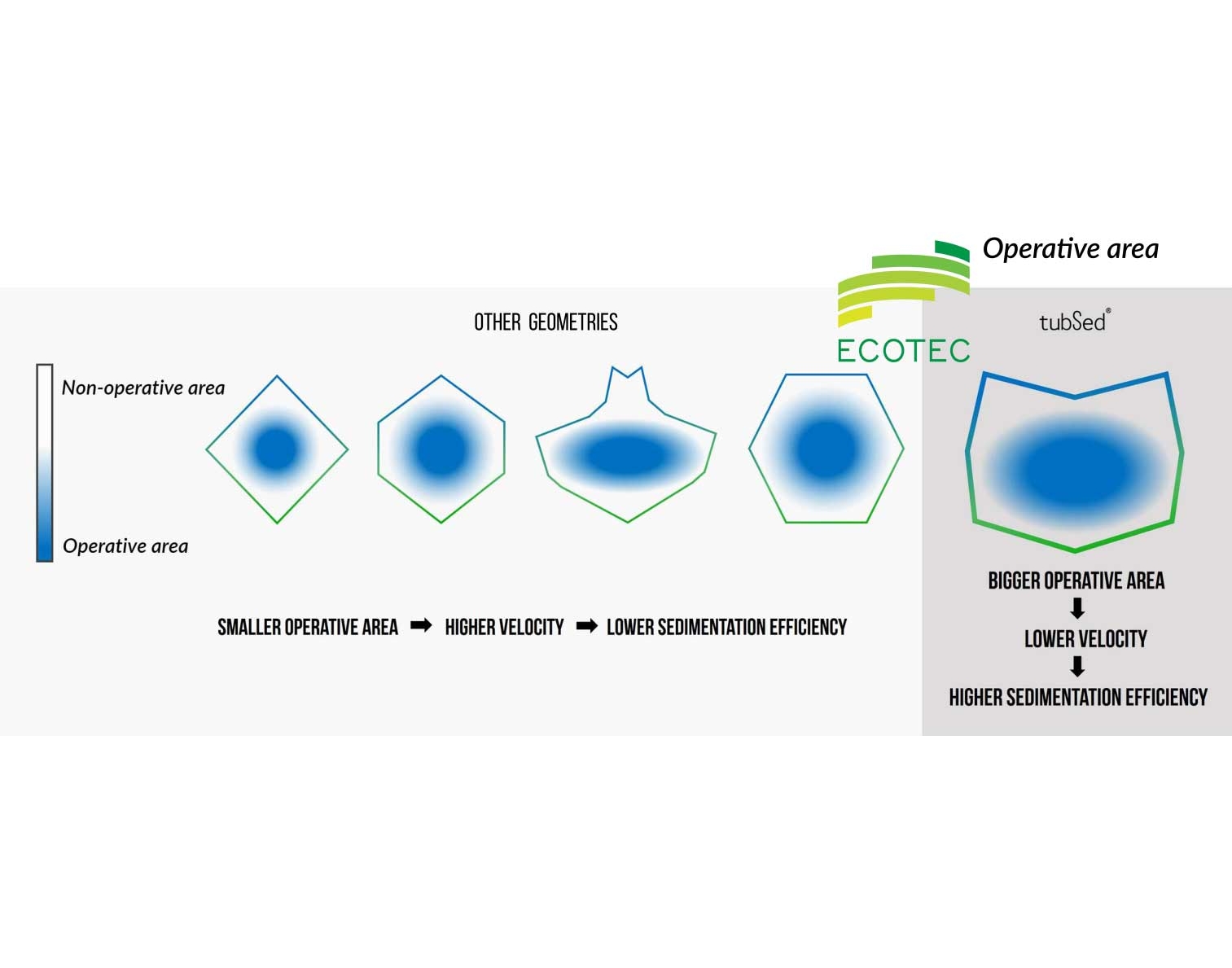

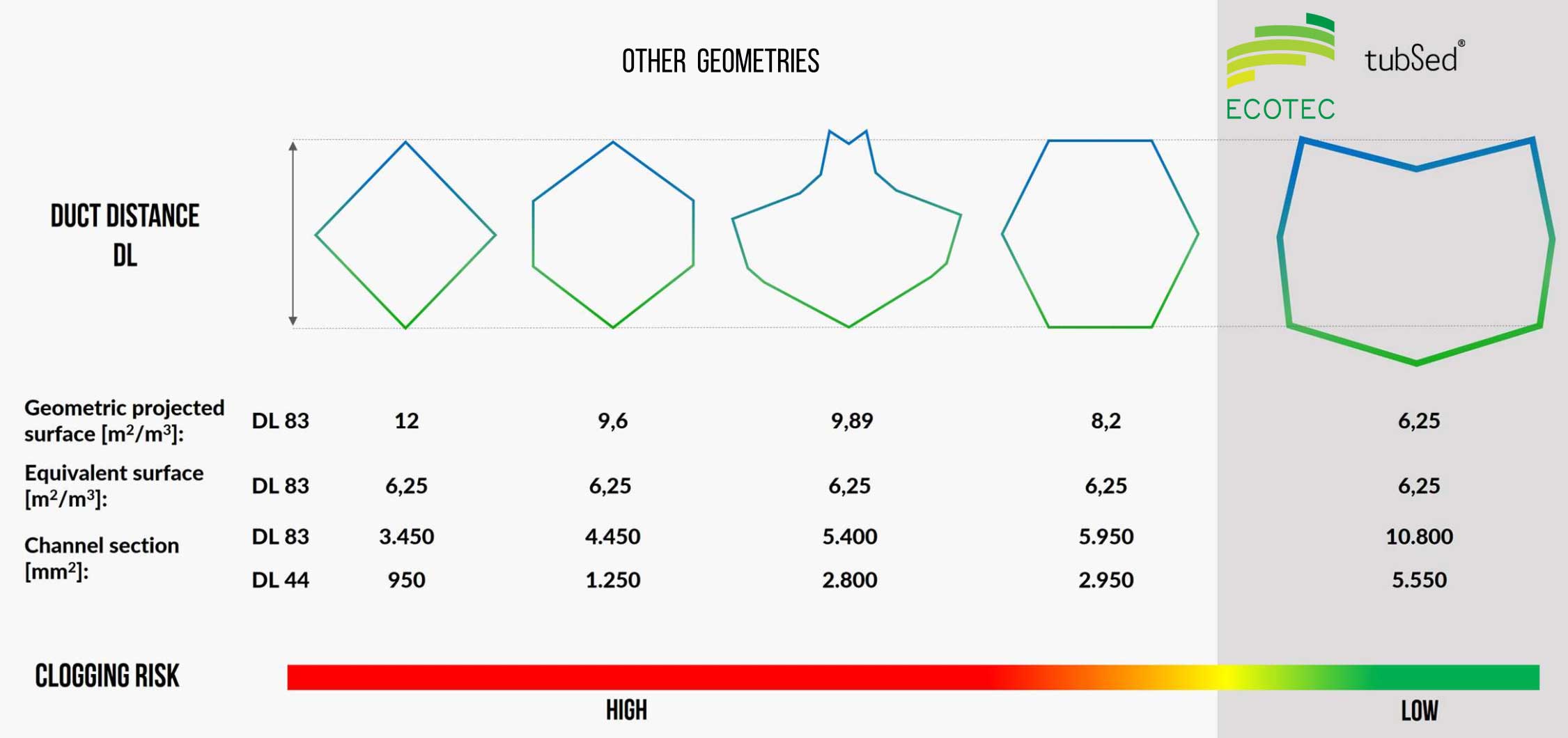

Hình học của kênh lắng là yếu tố then chốt quyết định hiệu suất hệ thống, và các kênh dạng chữ V Chevron đã được chứng minh là hiệu quả nhất so với các dạng ống khác trên thị trường.
Diện tích hình học chiếu bằng thường được sử dụng làm thông số thương mại, nhưng không có ý nghĩa trong tính toán kỹ thuật, và quan trọng hơn, nó không đồng nghĩa với việc có diện tích chiếu tương đương lớn hơn. Do đó, diện tích chiếu tương đương là thông số hợp lệ duy nhất cho tính toán, dựa trên khoảng cách cực đại “D” , thể hiện quãng đường hạt rắn phải di chuyển trong lamella, và giá trị này không phụ thuộc vào hình dạng hình học của kênh.
Với cùng một diện tích chiếu tương đương, hệ thống của ECOTEC có diện tích hình học nhỏ hơn, nhờ đó tạo ra tiết diện kênh lớn hơn, tối đa hóa vùng hoạt động của lamella và giảm thiểu nguy cơ tắc nghẽn.

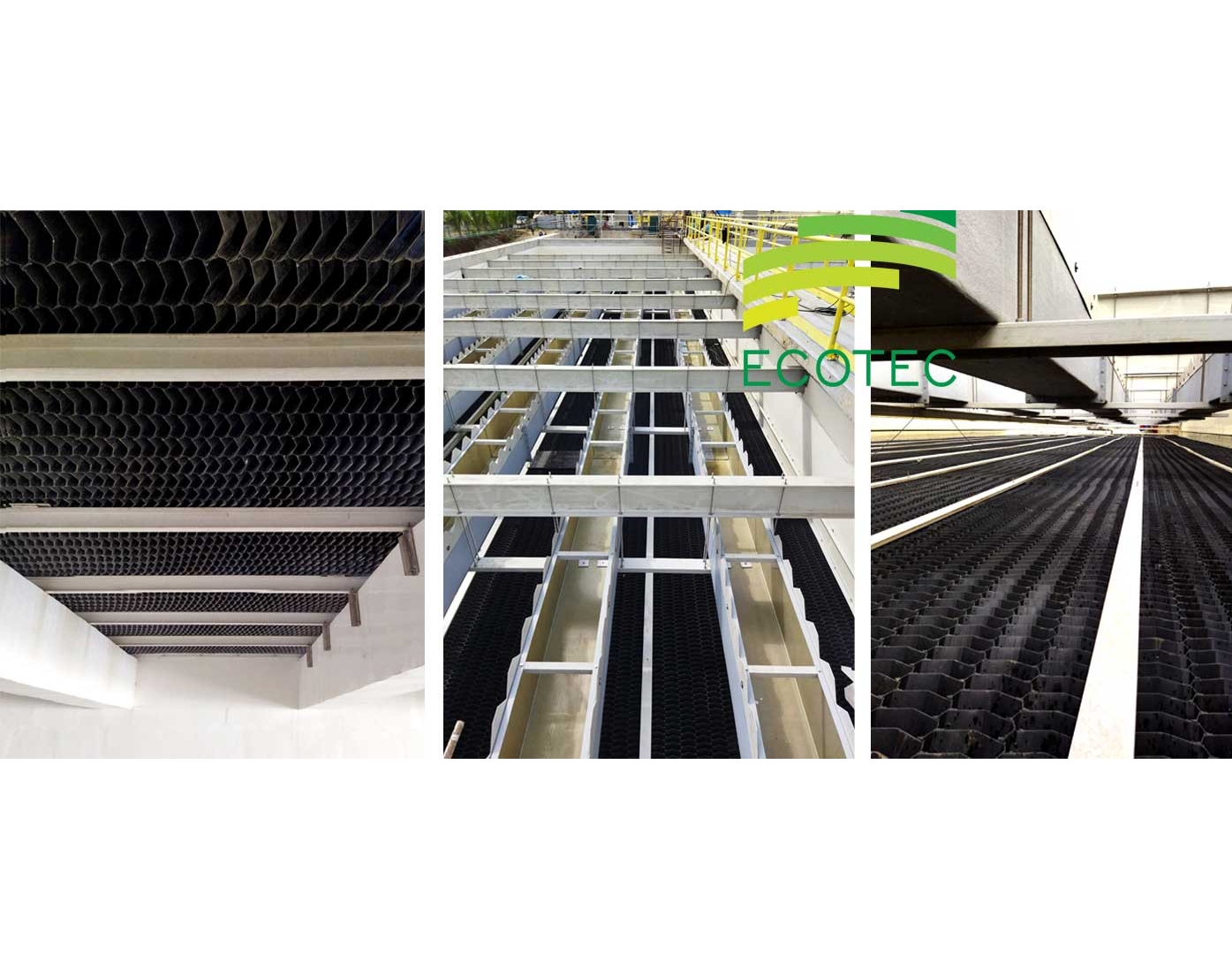

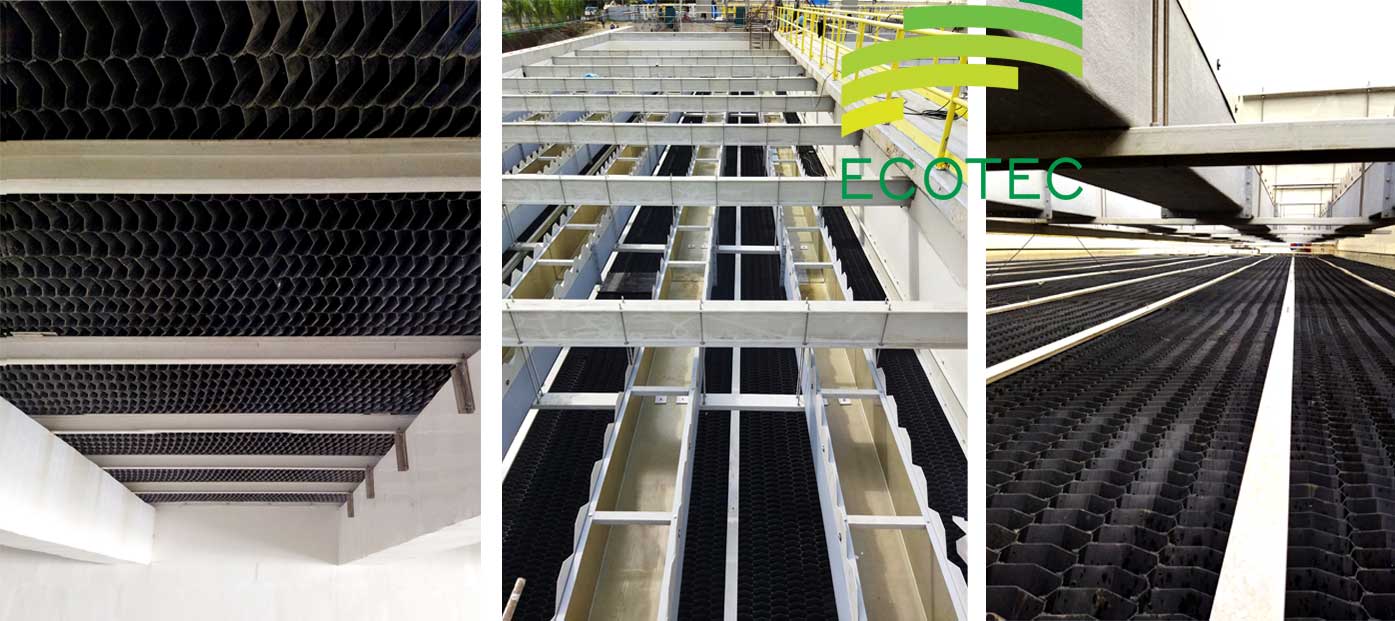

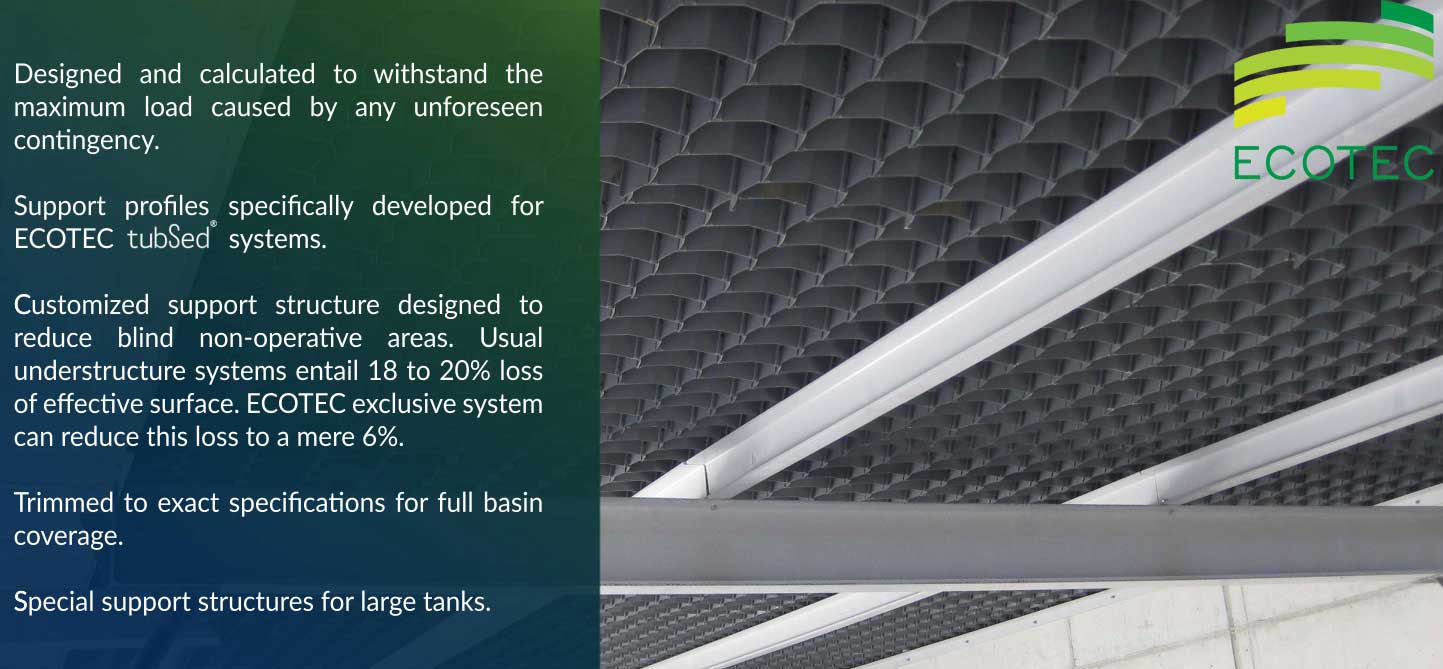

2. Cấu trúc hỗ trợ: Giải pháp dài hạn được thiết kế riêng
- Được thiết kế và tính toán kỹ lưỡng để chịu được tải trọng tối đa trong mọi tình huống phát sinh ngoài dự kiến.
- Thanh đỡ (profile) được phát triển chuyên biệt cho các hệ thống của ECOTEC.
- Kết cấu đỡ được tùy chỉnh nhằm giảm thiểu các vùng mù (vùng không hoạt động). Các hệ thống khung đỡ thông thường gây mất 18–20% diện tích hoạt động hiệu quả,
trong khi hệ thống độc quyền của ECOTEC có thể giảm tổn thất này xuống chỉ còn 6%. - Gia công chính xác theo kích thước yêu cầu, đảm bảo bao phủ toàn bộ bể lắng.
- Kết cấu đỡ đặc biệt dành cho các bể chứa lớn.
3. Đặc điểm nổi bật của Tấm Lắng Lamen ECOTEC
Tấm lamella (Lamella cell): Hình học của kênh lắng là yếu tố then chốt quyết định hiệu suất của hệ thống. Dạng chữ V (V-shape) đảm bảo tỷ lệ tối ưu giữa: Diện tích hiệu dụng tương đương tối đa / Nguy cơ tắc nghẽn tối thiểu, và Nồng độ chất rắn / Hệ số tải trọng (loading coefficient).
- Bề mặt hoàn thiện chất lượng cao, giúp giảm thiểu sự bám dính của bùn lên thành ống.
- Độ bền cơ học cao.
- Khả năng xả bùn mạnh mẽ.
- Kết cấu đỡ tùy chỉnh, được thiết kế để giảm diện tích chiếm chỗ xuống chỉ còn 6%, so với 18–20% của hệ thống thông thường.
- Khung lamella có thể tháo rời, giúp giảm đáng kể thể tích vận chuyển, từ đó tiết kiệm chi phí vận chuyển cho các lô hàng lớn hoặc quãng đường dài.
- Đạt chứng nhận an toàn thực phẩm (Food Certificate).
- Có thể tích hợp hệ thống rửa tự động tubJet®, đảm bảo hiệu suất vận hành ổn định và tối đa cho hệ thống lamella.
Một hệ thống lắng ống (tube settler) đáng tin cậy nhất cần phải kết hợp tất cả các yếu tố nêu trên: Kết cấu mô-đun vững chắc, Thiết kế hình học ống tối ưu, giúp tăng hiệu quả lắng và giảm thiểu tắc nghẽn, Cùng với hệ thống khung đỡ chắc chắn, được thiết kế phù hợp với yêu cầu cụ thể của từng ứng dụng.
Việc lắp ráp mô-đun tại công trường rất dễ dàng, không yêu cầu nhân sự kỹ thuật chuyên biệt.
Khi giao hàng dưới dạng các thanh profile đơn lẻ (thay vì mô-đun lắp sẵn), thể tích vận chuyển có thể giảm đến 1/6, giúp tối ưu chi phí logistics.
ECOTEC có thể cung cấp dự án trọn gói (turn-key), cũng như hỗ trợ kỹ thuật và giám sát lắp đặt tại hiện trường bởi đội ngũ chuyên gia của chúng tôi.

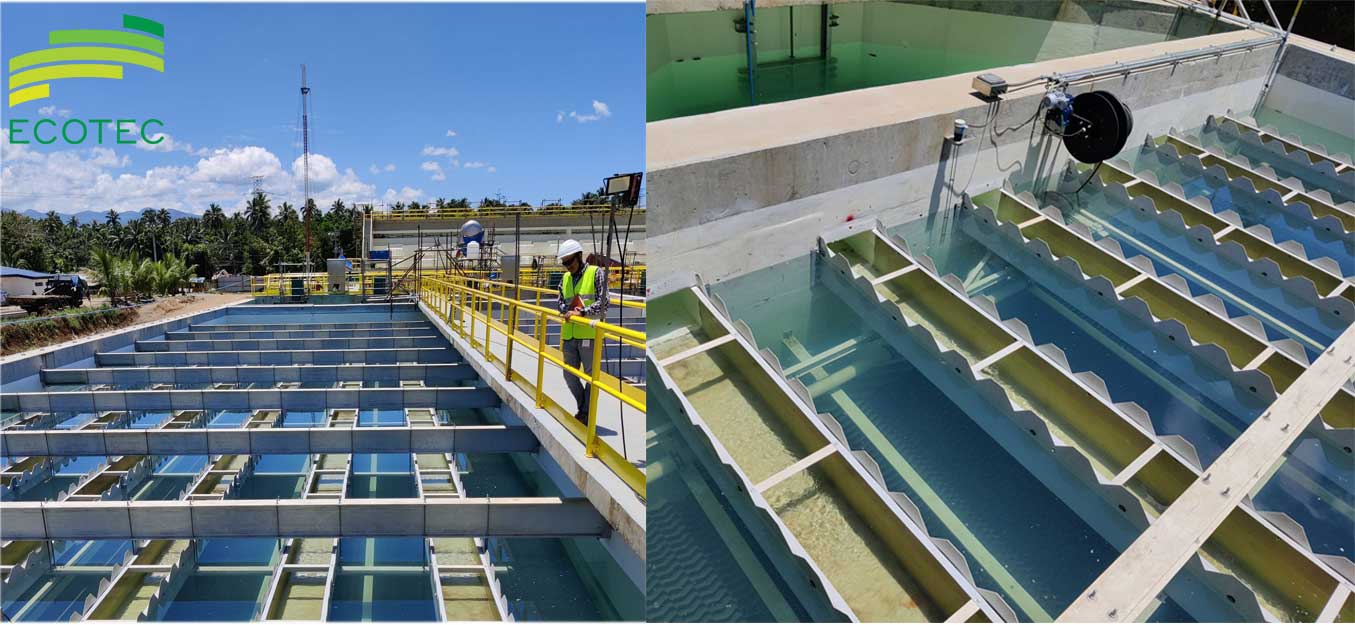

3. Hệ thống tự động làm sạch Tấm Lắng Lamen TubJet®
TubJet® là hệ thống được cấp bằng sáng chế, được thiết kế để làm sạch toàn bộ các kênh lamella được lắp đặt trên toàn bề mặt của bể lắng (clarifier). Hệ thống hoạt động hiệu quả, triệt để và đồng đều.
Hệ thống vận hành hoàn toàn tự động sau khi nhận tín hiệu khởi động từ người vận hành nhà máy. Khi quá trình làm sạch tấm lamella hoàn tất, thiết bị tự động quay trở lại vị trí ban đầu và sẵn sàng cho chu kỳ tiếp theo khi có tín hiệu khởi động mới.
Hệ thống làm sạch TubJet® có thể được lắp đặt cho các bể có chiều dài lên đến 60 m và chiều rộng 12 m.

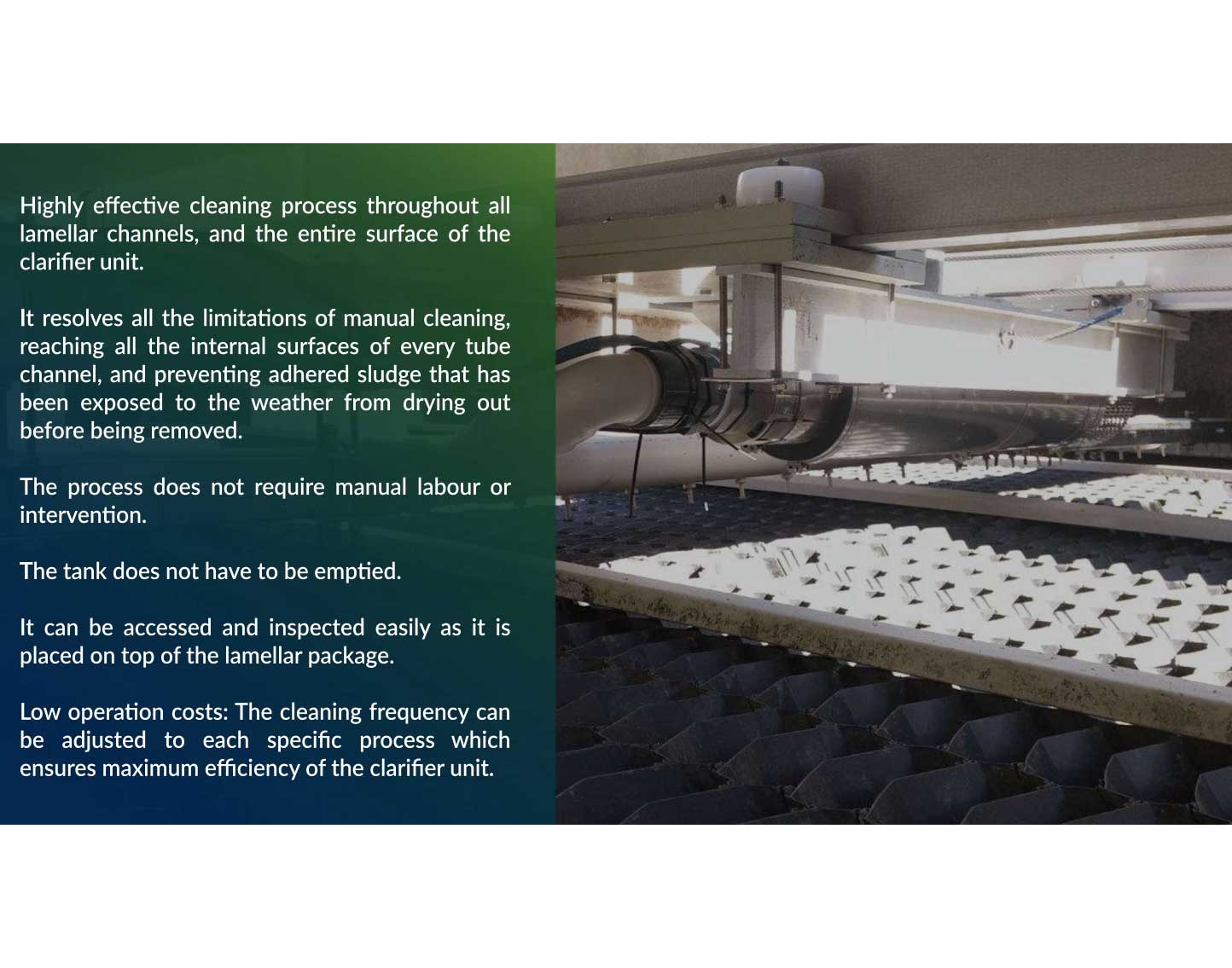

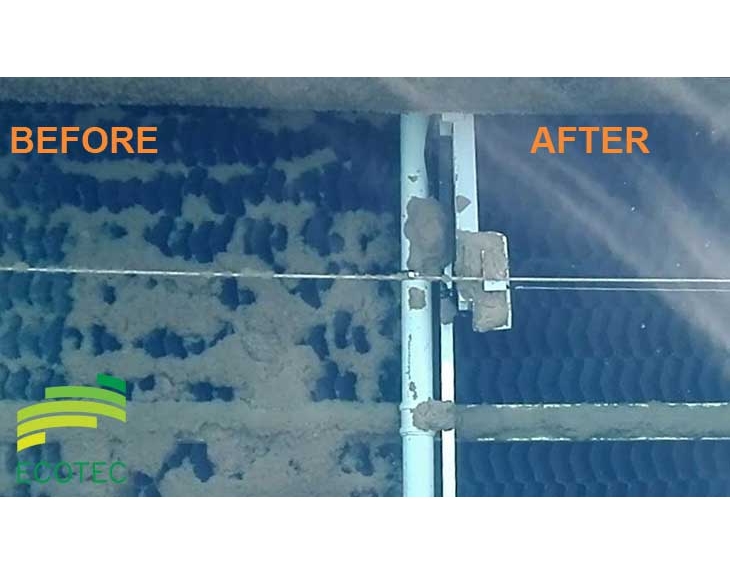

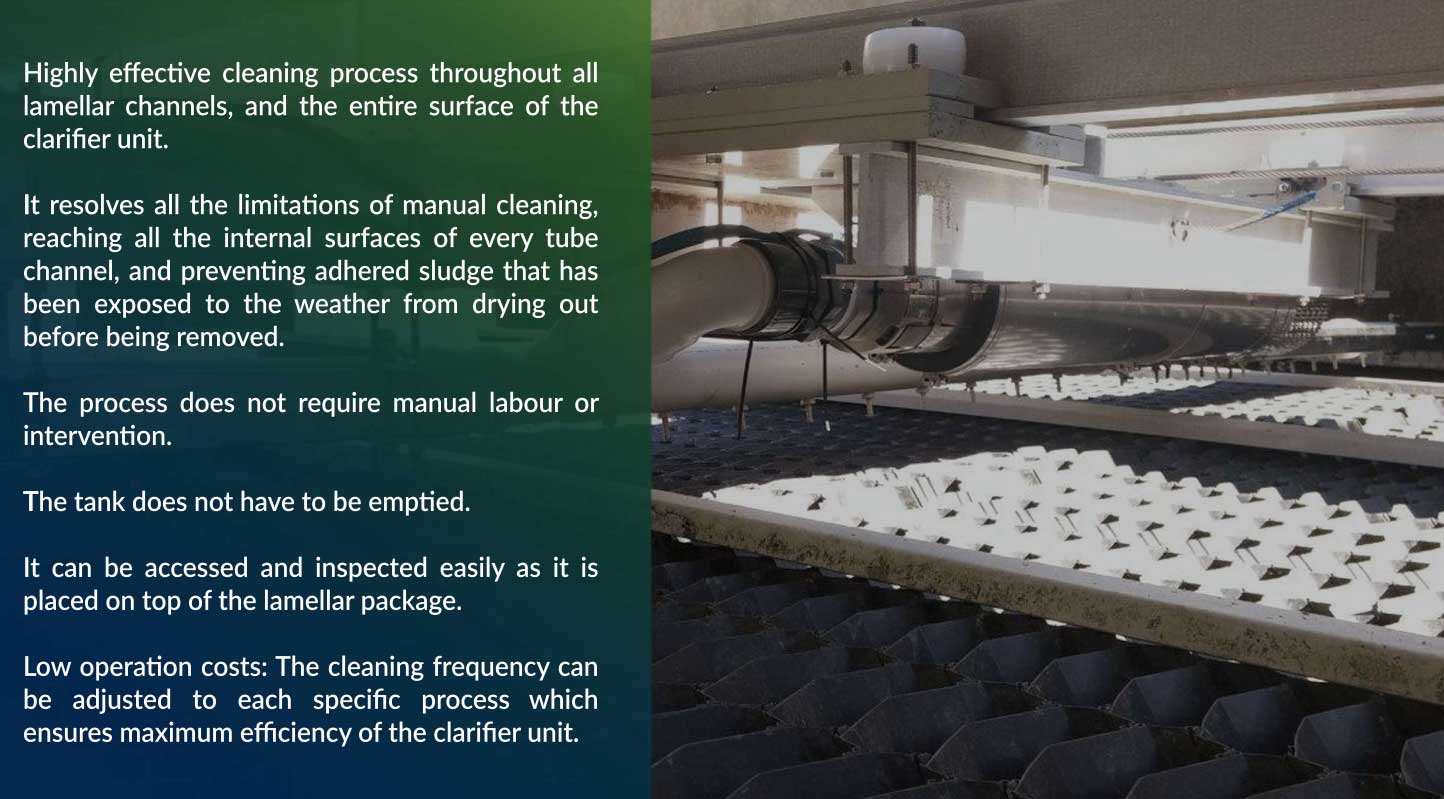

Ưu điểm Hệ thống tự động làm sạch Tấm Lắng Lamen TubJet®
-
Quy trình làm sạch hiệu quả cao trên toàn bộ các kênh lamella và toàn bộ bề mặt của bể lắng.
- Khắc phục hoàn toàn những hạn chế của việc làm sạch thủ công, có thể tiếp cận được cả các bề mặt trên và bên của kênh lamella — những vị trí mà con người không thể chạm tới. Ngăn ngừa hiện tượng bùn bám khô do tiếp xúc với không khí trong thời gian dài trước khi được làm sạch.
- Không cần nhân công can thiệp trong suốt quá trình vận hành.
- Không cần xả cạn bể lắng.
- Làm sạch hiệu quả cao, bao phủ toàn bộ chiều dài và bề mặt của các kênh lamella.
- Dễ dàng kiểm tra và bảo trì, vì hệ thống được đặt phía trên cụm lamella.
- Chi phí vận hành thấp, với tần suất làm sạch có thể điều chỉnh linh hoạt, đảm bảo hiệu suất tối đa và ổn định cho toàn bộ hệ thống lắng.
5. Applications
- Nước công nghiệp (Industrial water)
- Nước thải đô thị (xử lý bậc 1, bậc 2, bậc 3, bể điều hòa nước mưa, v.v.)
- Nước cấp (Drinking water)
- Hệ thống tuyển nổi trong khử muối (Flotation systems in desalination)
- Nước biển (Sea water)

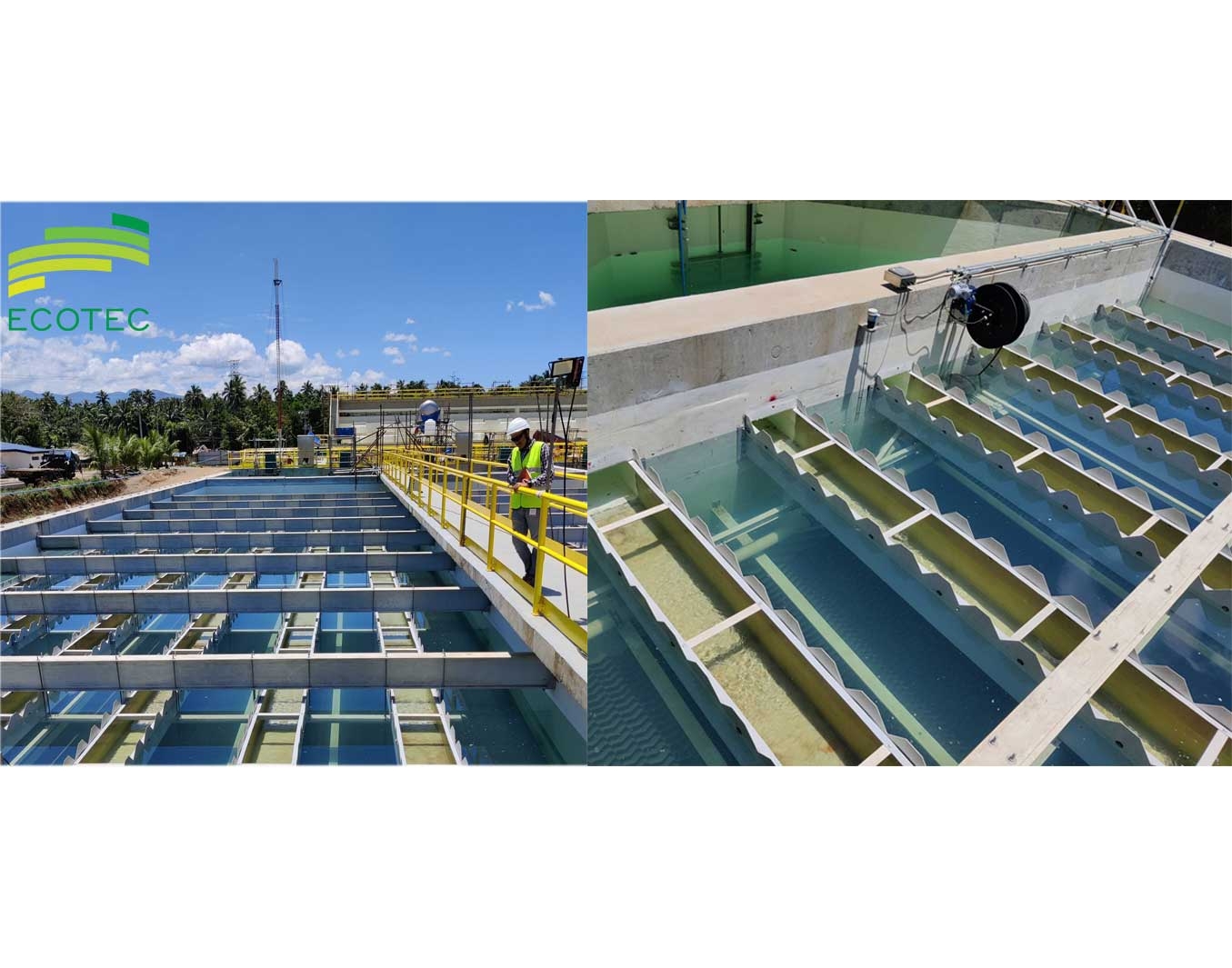

6. Case Study: Davao WTP, Philippines, 461,000 m3/day
ECOTEC xin giới thiệu công trình lắp đặt mới nhất tại Nhà máy xử lý nước Davao (Davao Water Treatment Plant), Philippines, trong đó đã bàn giao thành công các hạng mục: Mô-đun lamella tubSed®, Kết cấu đỡ, Máng thu nước GRP, và Hệ thống rửa tự động tubJet®, cho 6 bể lắng lý – hoá của nhà máy nước sạch này.
Các mô-đun lamella được chọn là giải pháp tối ưu nhờ thiết kế nhỏ gọn và khả năng lắng cao. Mục tiêu của dự án là tăng công suất nhà máy, đồng thời giảm diện tích chiếm dụng và giảm khối lượng công tác bảo trì.
Hệ thống được lắp đặt trong 6 bể lắng, mỗi bể có kích thước 10 x 31 m, với tổng lưu lượng xử lý 19.248 m³/giờ (461,000 m3/ngày).
Phạm vi cung cấp
- 2.232 m³ mô-đun lamella tubSed® TS.50 (PPTV) — đạt chứng nhận an toàn thực phẩm WRAS và NSF
- Kết cấu đỡ GRP và hệ thống chống nổi cho mô-đun lamella
- 36 máng thu nước GRP, kích thước 500 x 500 x 25.000 mm, kèm kết cấu đỡ hoàn chỉnh
- 06 hệ thống làm sạch lamella tự động tubJet®
Kết quả & Lợi ích đạt được
- Nâng cao hiệu suất lắng và tăng khả năng loại bỏ chất rắn
- Cải thiện hiệu quả xử lý tổng thể và chất lượng nước đầu ra
- Giảm diện tích chiếm dụng so với bể lắng truyền thống
- Bảo trì hiệu quả hơn, nhờ hệ thống rửa tự động tubJet®, đảm bảo vận hành liên tục và ổn định

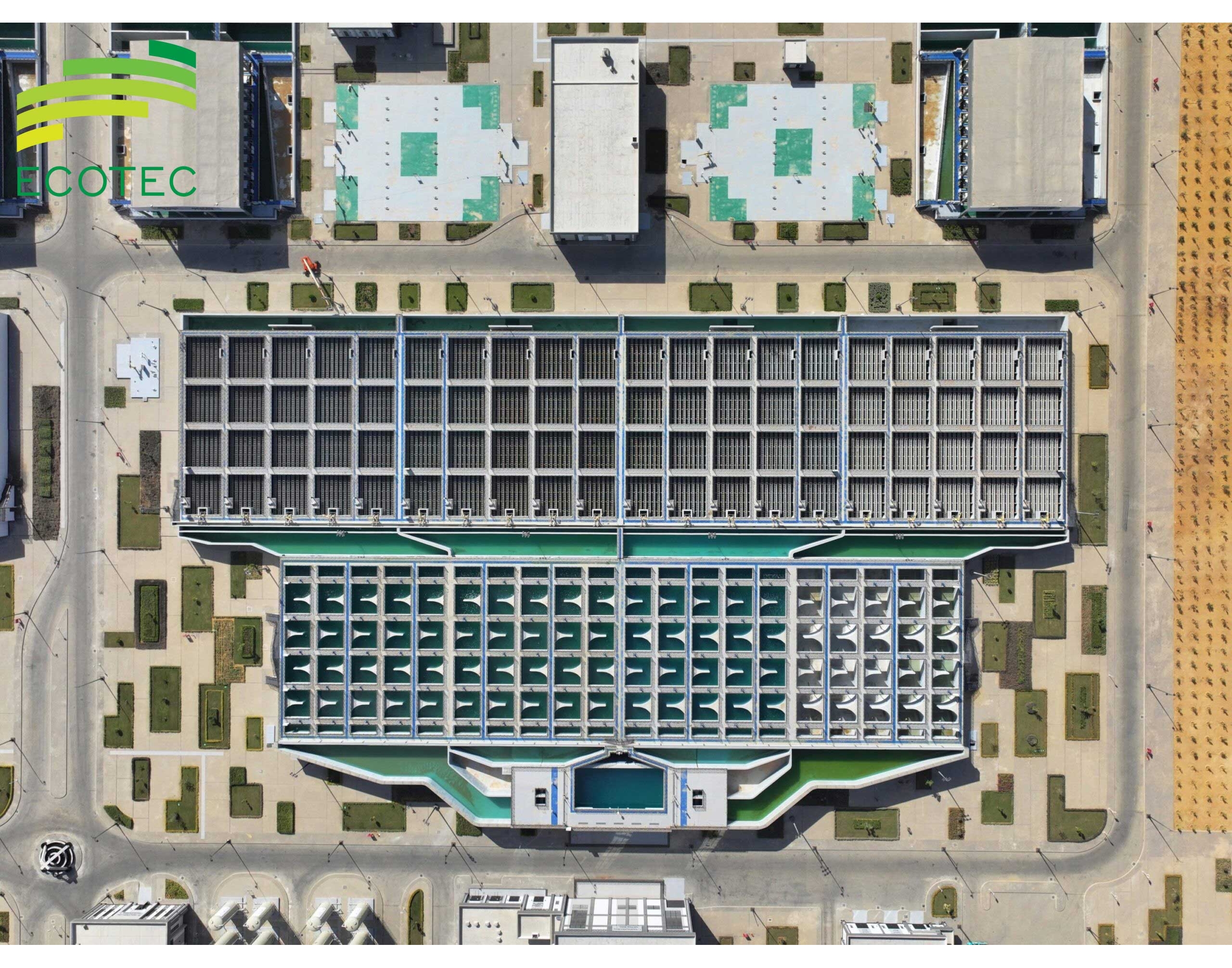

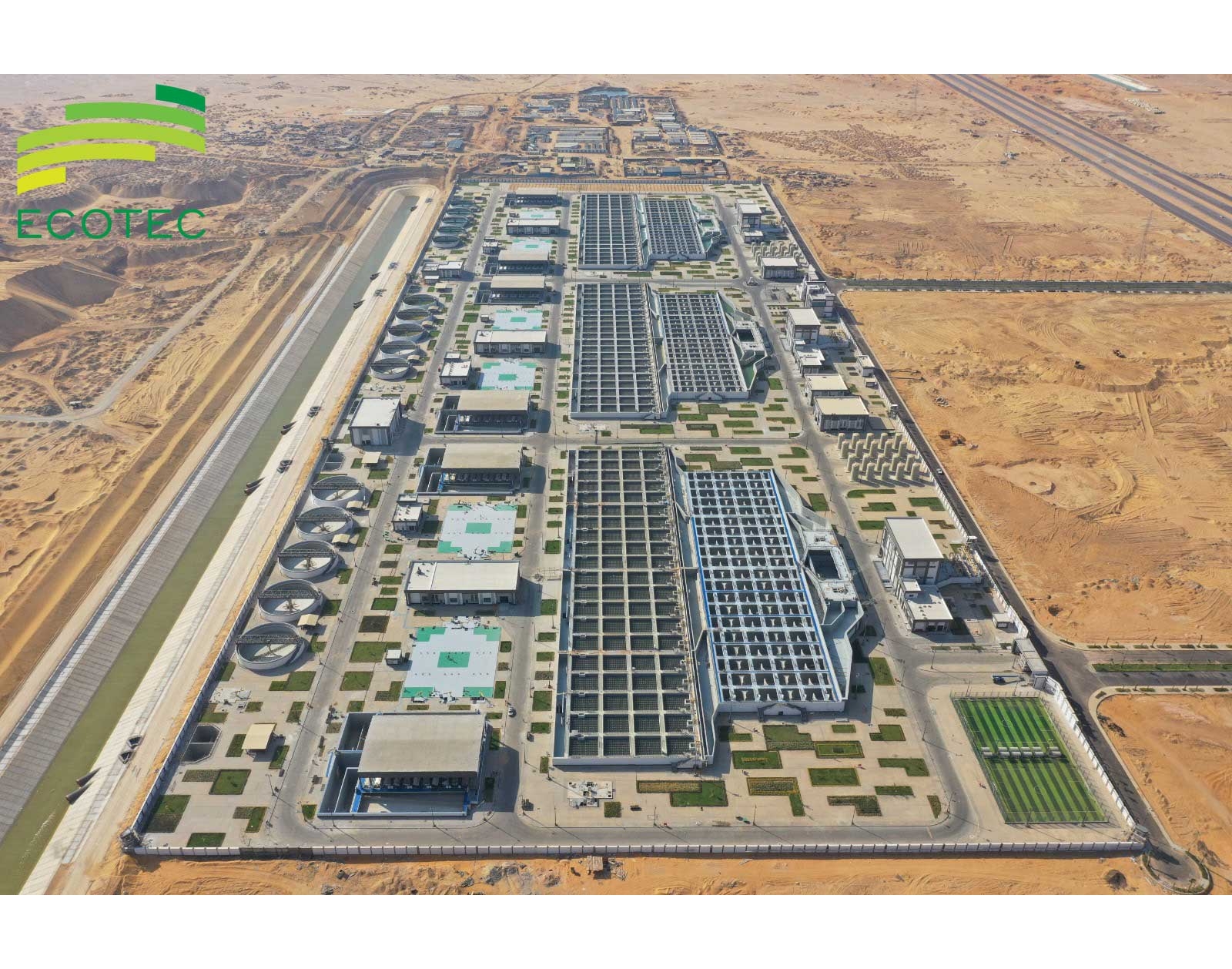

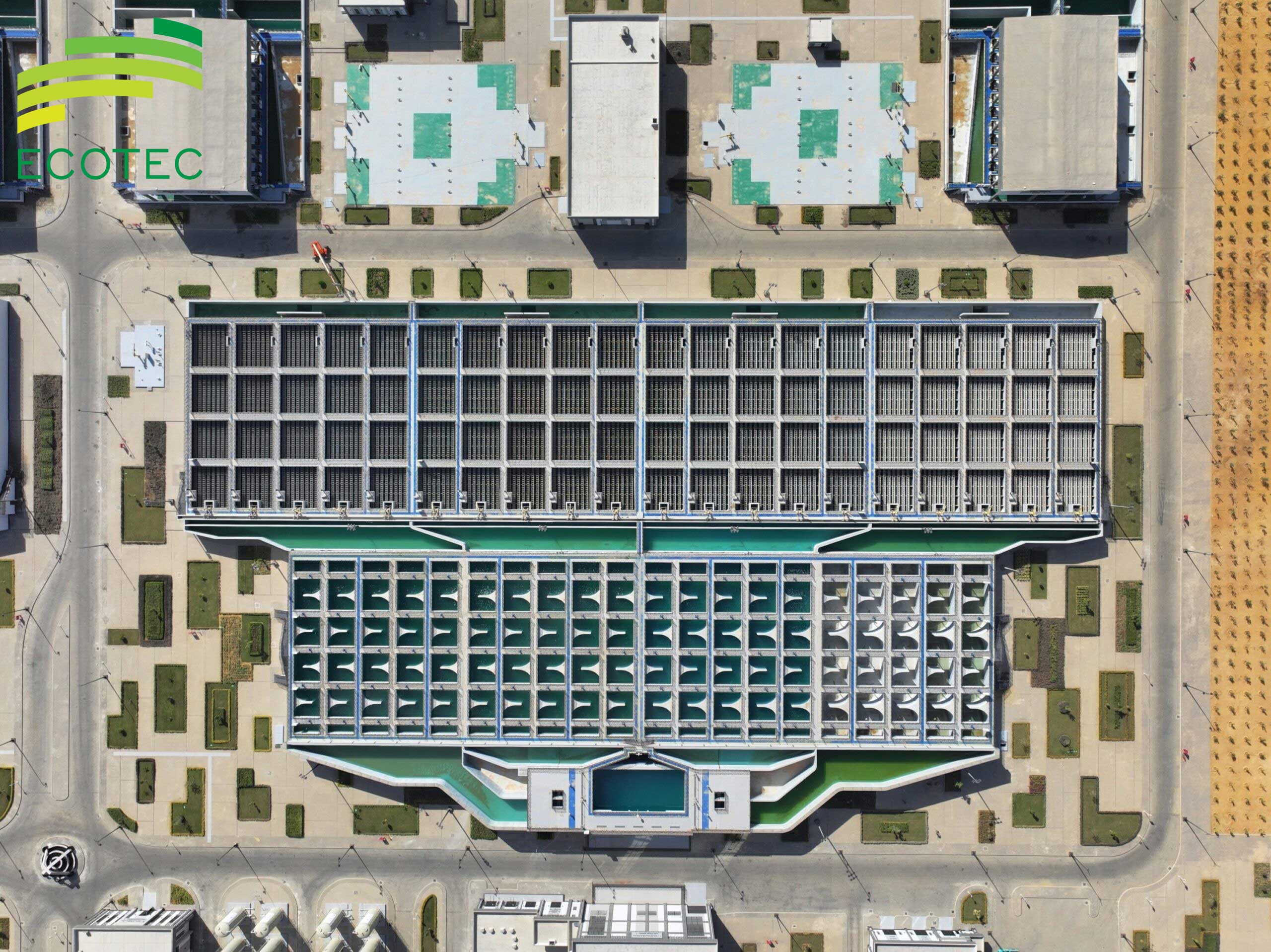

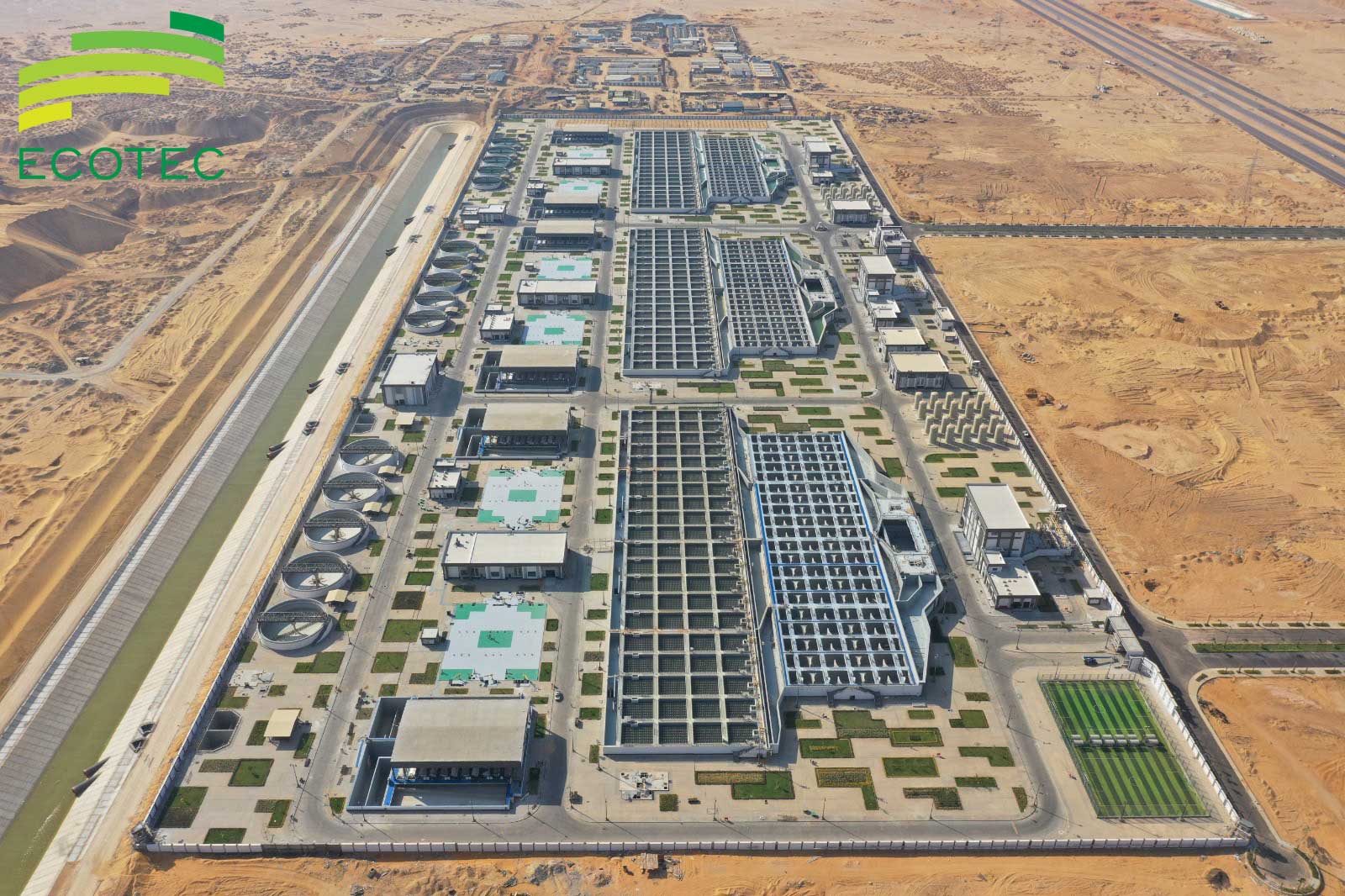

7. Case Study: Cairo, Egypt, 7.5 million m³/day (7.5 triệu/m3/ngày)
ECOTEC – Cung cấp thành công 49.712 m³ mô-đun lamella tubSed® TS.85 cho nhà máy xử lý nước lớn nhất thế giới tại Cairo, Ai Cập. Các bộ mô-đun lamella được lắp đặt trong các bể lắng sơ cấp, gồm 60 bể, mỗi bể có kích thước 11 x 48 mét và chiều cao lamella 1,6 mét.
Hệ thống ống lắng (tube settler system) được thiết kế và đề xuất đặc biệt bởi phòng kỹ thuật của ECOTEC, giúp tối ưu hóa cả về mặt kỹ thuật và kinh tế cho chủ đầu tư, so với giải pháp ban đầu được đề xuất trong dự án.
Dự án này đặt ra những thách thức lớn, đặc biệt là trong việc đáp ứng tiến độ sản xuất kỷ lục, khi toàn bộ vật tư phải được bàn giao trong vòng chưa đầy một năm, đồng thời đảm bảo tiêu chuẩn chất lượng nghiêm ngặt.
Với dự án này, ECOTEC một lần nữa khẳng định vị thế dẫn đầu toàn cầu trong lĩnh vực cung cấp hệ thống lamella cho quá trình lắng tách chất rắn, thể hiện năng lực cung cấp các giải pháp kỹ thuật chất lượng cao cho những công trình quy mô lớn trên toàn thế giới.
