BƠM BÁNH RĂNG TRUYỀN ĐỘNG TỪ TÍNH ROTAN ED (DESMI - ĐAN MẠCH)

BƠM BÁNH RĂNG TRUYỀN ĐỘNG TỪ TÍNH _ ROTAN ED
Giải pháp tối ưu chống rò rỉ

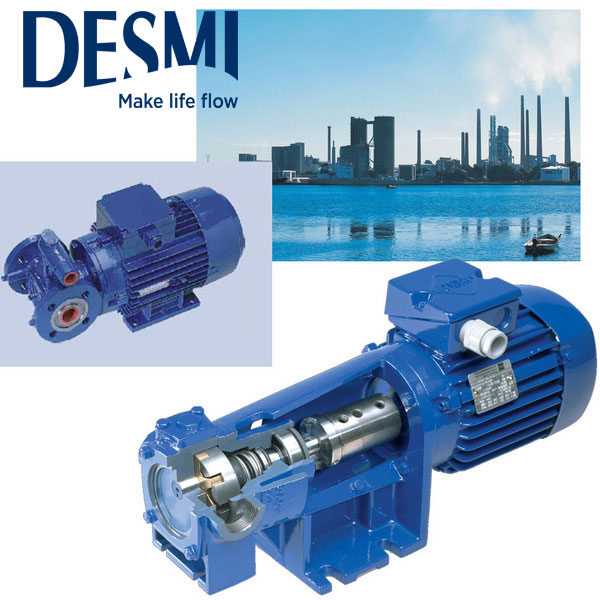

ROTAN® ED – Magnetically coupled internal Gear Pumps

Xuất xứ: DESMI - Đan Mạch

Model: ROTAN ED

• Download links: Brochure Bơm Bánh Răng DESMI Rotan
• Download links: Brochure Bơm Bánh Răng Truyền Động Từ Tính DESMI Rotan ED
• Download links: Brochure Bơm DESMI cho công nghiệp và ứng dụng chung

Công ty Môi Trường Hành Trình Xanh hân hạnh là nhà nhập khẩu và phân phối chính thức Bơm Bánh Răng DESMI ROTAN tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới Quý Khách hàng.

1. ROTAN® ED – Magnetically coupled internal Gear Pumps / Bơm Bánh Răng ROTAN GP cho Dầu, Dung Môi, Dầu bôi trơn, Dầu cá, Rượu..

Magnetically coupled internal gear pump for ultimate protection against leakage / Bơm bánh răng trong truyền động từ tính – Giải pháp tối ưu chống rò rỉ

ED is for Environmental Duty. As only minimal maintenance is necessary, ED pumps will be a very economical solution compared with traditionally sealed pumps, especially where the application requires the use of double mechanical shaft seals. / ED (Environmental Duty) – Bơm truyền động từ tính, không cần phớt trục, mang lại khả năng bảo vệ tuyệt đối chống rò rỉ. Vì chỉ cần bảo trì tối thiểu, bơm ED là giải pháp kinh tế hơn nhiều so với bơm truyền thống dùng phớt cơ khí, đặc biệt trong những ứng dụng cần phớt đôi.

Often these applications are very arduous resulting in the seals and support system requiring regular attention and/or replacement. Thus, the life cycle costs for ED pumps are generally much lower than for pumps using two seals. / Trong nhiều ứng dụng khắc nghiệt, phớt và hệ thống phụ trợ phải thường xuyên được kiểm tra hoặc thay thế, dẫn đến chi phí vòng đời cao. Ngược lại, bơm ED có chi phí vận hành thấp hơn đáng kể so với bơm sử dụng phớt đôi.

Key features and benefits / Đặc điểm và lợi ích chính

• Reversible direction of flow with double acting relief valve option available / Có thể đảo chiều dòng chảy, tùy chọn van an toàn hai chiều
• Coupled direct to NEMA or IEC motor for speed up to 1750 rpm / Truyền động trực tiếp với động cơ NEMA hoặc IEC, tốc độ đến 1750 vòng/phút
• Directed coupled gearbox with NEMA or IEC electric motor eliminating alignment issues / Hộp số đồng trục với động cơ điện NEMA hoặc IEC, loại bỏ sai lệch căn chỉnh
• Adjustable rotor end clearance without opening the system to the atmosphere / Điều chỉnh khe hở rotor mà không cần mở hệ thống ra khí quyển
• Torque capabilities in excessive of 800 ft-lb / Mô-men xoắn lên đến 800 ft-lb
• Flow rates max. 90 m3/h with differential pressure up to max. 16 bar. / Lưu lượng tối đa 90 m³/h với áp suất chênh lệch lên tới 16 bar
• Iron, Steel and Stainless Steel construction / Vật liệu chế tạo: gang, thép carbon và thép không gỉ
• Tungsten Carbide abrasive wear materials are available for abrasive duty applications / Có sẵn vật liệu chịu mài mòn Tungsten Carbide cho các ứng dụng chất lỏng mài mòn

 Hydraulic performance: / Đặc tính thủy lực:

CD Chemical duty pumps in stainless steel, designed to handle corrosive liquids. / Máy bơm hóa chất ROTAN CD bằng thép không gỉ, được thiết kế để xử lý chất lỏng ăn mòn.

• Capacity range:         Up to 90 m3/h / Lưu lượng: Tối đa 90 m³/h
• Speed:                       Up to 1750rpm / Tốc độ quay: Tối đa 1750 vòng/phút
• Differential pressure: Up to 16bar / Áp suất chênh lệch: Lên đến 16 bar
• Suction lift:                 Up to 0.5bar vacuum while primming. Up to 0.8bar vacuum while pumping  / Khả năng hút: Tới 0,5 bar chân không khi mồi bơm. Tới 0,8 bar chân không khi vận hành
• Viscosity rang:            Up to 10,000 cSt / Độ nhớt cho phép: Lên đến 10.000 cSt
• Temperature:              Up to 250℃ / Nhiệt độ chất lỏng: Lên đến 250 °C
• Almost no redirection (back flow) of fluid passing through the pump / Gần như không có hiện tượng chảy ngược (backflow) của chất lỏng khi đi qua bơm
• Hydraulically balanced / Thiết kế cân bằng thủy lực
• Every single pump delivered with test certificate / Mỗi bơm đều được bàn giao kèm chứng chỉ kiểm định

Applications – ROTAN® CD Gear pumping of: / Ứng dụng – Bơm bánh răng ROTAN® CD cho:

• Isocyanate pump / Bơm  hợp chất hóa học hữu cơ Isocyanate
• Solvents pump / Bơm Dung môi
• Hazardous organic liquids pump / Bơm Chất lỏng hữu cơ nguy hại
• Printing ink pump / Bơm Mực in
• Resin pump / Bơm nhựa resin
• Pitch  pump / Bơm Nhựa hắc ín (Pitch)
• Alkyd resin pump / Bơm Nhựa alkyd
• Soyabean oil  pump / Bơm Dầu đậu lành
• Linseed oil  pump / Bơm Dầu lanh (Linseed oil)
• Monomers pump / Bơm dung dịch Monomers
• Polyol pump / Bơm hợp chất hữu cơ Polyol
• Corn syrup / Siro bắp (Corn syrup)

2. What is an internal gear pump? / Bơm Bánh Răng ROTAN là gì?

An internal gear pump is a positive displacement pump designed to move liquids using two interlocking gears - one internal (rotor) and one external (idler) - separated by a crescent-shaped divider. It delivers a smooth, non-pulsing flow that makes it ideal for both thin and highly viscous fluids. / Bơm bánh răng trong là một loại bơm thể tích dương được thiết kế để vận chuyển chất lỏng bằng cách sử dụng hai bánh răng ăn khớp với nhau – một bánh răng trong (rotor) và một bánh răng ngoài (idler) – được ngăn cách bởi một vách hình lưỡi liềm. Bơm tạo ra dòng chảy êm, liên tục, không dao động, rất lý tưởng cho cả chất lỏng loãng và chất lỏng có độ nhớt cao.

2.1. How it works / Nguyên lý hoạt động của Bơm bánh răng là gì?

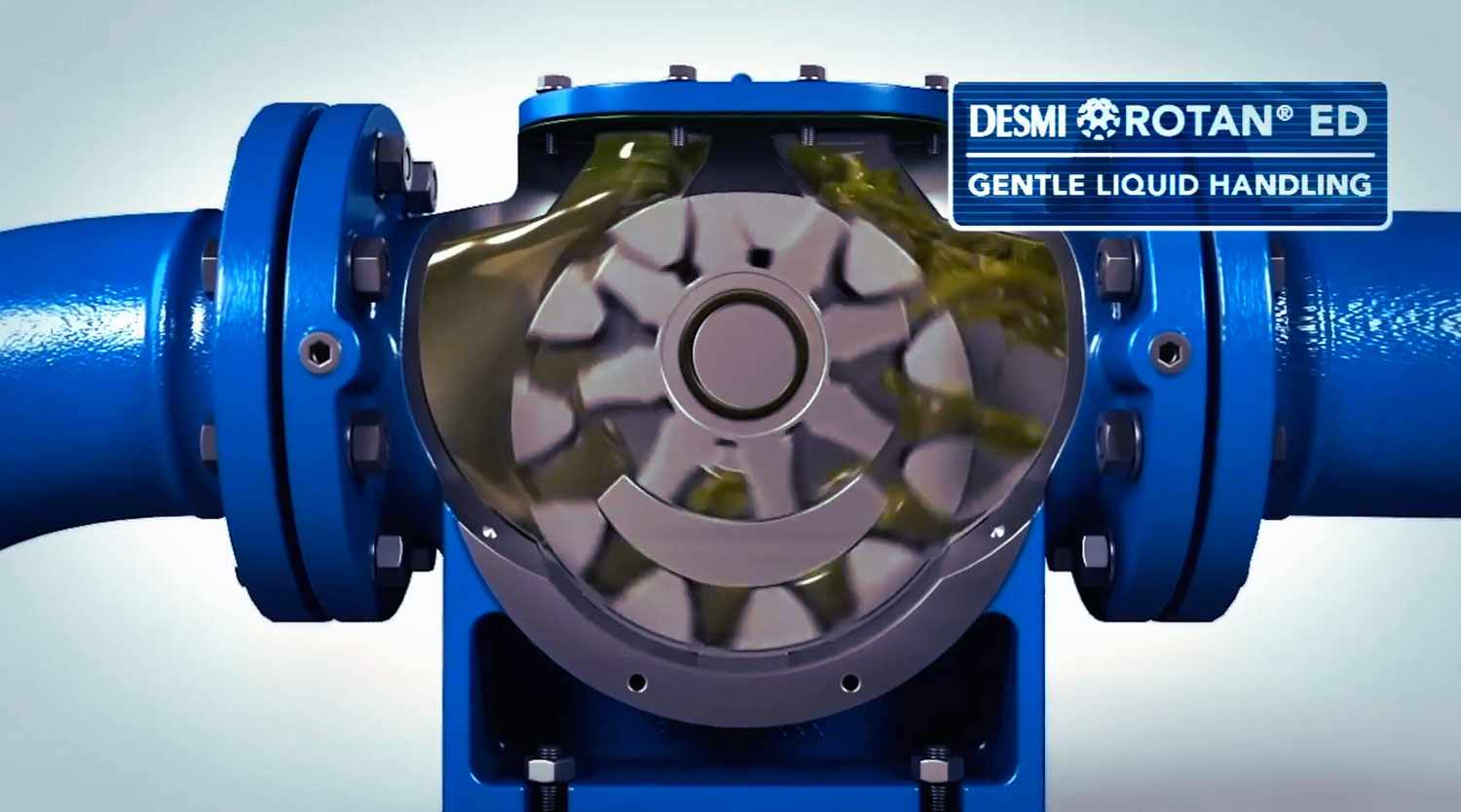

The rotor gear connects directly to the drive shaft and rotates inside the idler gear, which is mounted off-center. As the gears turn, liquid is drawn into the cavities between the teeth and the crescent. The crescent acts as a divider, separating the suction and discharge zones and minimizing slippage. / Bánh răng rotor nối trực tiếp với trục dẫn động và quay bên trong bánh răng idler, vốn được lắp lệch tâm. Khi bánh răng quay, chất lỏng được hút vào các khoang giữa các răng và vách lưỡi liềm. Vách lưỡi liềm đóng vai trò ngăn cách vùng hút và vùng xả, đồng thời giảm thiểu rò rỉ chất lỏng.

This configuration: / Cấu hình này mang lại:

• Enables gentle liquid handling, ideal for shear-sensitive media. / Khả năng vận chuyển chất lỏng nhẹ nhàng, phù hợp với môi trường nhạy cảm với lực cắt

• Produces low noise due to continuous flow / Độ ồn thấp nhờ dòng chảy liên tục

• Delivers high volumetric efficiency, especially at higher viscosities / Hiệu suất thể tích cao, đặc biệt với chất lỏng có độ nhớt cao

• Supports bidirectional pumping by reversing motor direction / Hỗ trợ bơm hai chiều chỉ bằng cách đảo chiều động cơ

2.2. The modular concept / Khái niệm mô-đun

The unique, modular concept of ROTAN® pumps is generally recognized as the most advanced internal gear pump design available today. / Thiết kế mô-đun độc đáo của bơm ROTAN® được công nhận là công nghệ bơm bánh răng trong tiên tiến nhất hiện nay.

This means that superior self-priming capability and gentle liquid handling are achieved, and also that highly viscous liquids can be pumped. / Điều này giúp đạt được khả năng tự mồi vượt trội, vận chuyển chất lỏng nhẹ nhàng và cho phép bơm được cả chất lỏng có độ nhớt rất cao.

2.3. Why choose a ROTAN® internal gear pump? / Vì sao chọn bơm bánh răng ROTAN®?
ROTAN® internal gear pumps are engineered for long-term performance in demanding industrial environments. Whether you need to move high-viscosity fluids, protect against leakage, or maintain uptime across complex systems, the ROTAN® design delivers efficient, reliable flow. / Bơm bánh răng ROTAN® được thiết kế để hoạt động bền bỉ lâu dài trong những môi trường công nghiệp khắt khe. Dù bạn cần vận chuyển chất lỏng có độ nhớt cao, yêu cầu chống rò rỉ hay duy trì thời gian hoạt động ổn định trong hệ thống phức tạp, thiết kế ROTAN® đều mang lại dòng chảy hiệu quả và tin cậy.

Built around modular principles and tested to industry standards, these pumps offer both technical precision and operational flexibility. / Dựa trên nguyên tắc mô-đun và được kiểm nghiệm theo tiêu chuẩn công nghiệp, các bơm này vừa đảm bảo độ chính xác kỹ thuật vừa mang lại sự linh hoạt vận hành.

Key advantages include: / Ưu điểm nổi bật:

• Smooth, pulse-free flow for consistent process performance / Dòng chảy êm, không dao động, đảm bảo hiệu suất quá trình ổn định
• Self-priming operation with excellent suction characteristics / Khả năng tự mồi với đặc tính hút tuyệt vời
• Low internal velocity to reduce shear and wear / Tốc độ dòng chảy bên trong thấp, giúp giảm lực cắt và mài mòn
• Reversible flow direction for flexible system design / Dòng chảy có thể đảo chiều, tăng tính linh hoạt cho hệ thống
• Hydrostatic testing of every unit before delivery / Mỗi bơm đều được thử nghiệm thủy lực trước khi xuất xưởng
• Certified versions for ATEX zones and API 676 compliance / Có phiên bản đạt chứng nhận cho khu vực ATEX và tuân thủ tiêu chuẩn API 676

2.4. Designed for serviceability / Thiết kế tối ưu cho bảo trì
 With its true back-pull-out construction, the ROTAN® pump simplifies maintenance by allowing internal components to be accessed without disturbing piping or motor alignment. Uptime cartridges make repairs even faster - enabling offline servicing and quick reinstallation. This reduces both downtime and lifecycle costs, especially in systems where availability is critical. / Với cấu trúc back-pull-out thực thụ, bơm ROTAN® giúp đơn giản hóa việc bảo trì bằng cách cho phép tiếp cận các bộ phận bên trong mà không cần tháo dỡ đường ống hoặc chỉnh lại động cơ. Các cụm cartridge Uptime giúp việc sửa chữa nhanh chóng hơn – cho phép bảo trì ngoại tuyến và lắp lại ngay. Điều này giúp giảm thời gian ngừng hoạt động cũng như chi phí vòng đời, đặc biệt trong các hệ thống đòi hỏi tính sẵn sàng cao.

2.5. Flexible to your needs / Linh hoạt theo nhu cầu của bạn

From food production to hazardous chemical handling, ROTAN® pumps are built to meet a wide range of application demands. Each pump can be tailored to the job, with configurations suited for both standard and highly specialized processes. / Từ sản xuất thực phẩm đến xử lý hóa chất nguy hại, bơm ROTAN® được chế tạo để đáp ứng nhiều yêu cầu ứng dụng khác nhau. Mỗi bơm có thể được tùy chỉnh phù hợp với công việc, từ các quy trình tiêu chuẩn đến những quy trình chuyên biệt.
Choose from cast iron, carbon steel, or stainless steel to match your fluid and environment. Optional features like magnetic drive, heating jackets, and external lubrication provide application-specific flexibility. Certified configurations ensure safety and compliance, even under demanding operating conditions. / Bạn có thể lựa chọn giữa gang, thép cacbon hoặc thép không gỉ để phù hợp với loại chất lỏng và môi trường vận hành. Các tùy chọn bổ sung như truyền động nam châm, áo gia nhiệt và hệ thống bôi trơn ngoài mang đến sự linh hoạt tối đa cho từng ứng dụng. Các cấu hình đạt chứng nhận giúp đảm bảo an toàn và tuân thủ tiêu chuẩn, ngay cả trong điều kiện vận hành khắt khe.

2.6. Applications for ROTAN® internal gear pumps / Ứng dụng của bơm bánh răng trong ROTAN®
ROTAN® internal gear pumps are used across industries where stable, pulse-free flow and high reliability are essential. Their ability to handle a wide range of viscosities - including corrosive, abrasive, and shear-sensitive fluids - makes them suitable for both standard and highly specialized applications. / Bơm bánh răng trong ROTAN® được sử dụng trong nhiều ngành công nghiệp, nơi dòng chảy ổn định, không dao động và độ tin cậy cao là yếu tố thiết yếu. Khả năng xử lý dải độ nhớt rộng – bao gồm cả chất lỏng ăn mòn, mài mòn và nhạy cảm với lực cắt – khiến chúng phù hợp cho cả các ứng dụng tiêu chuẩn lẫn chuyên biệt.

Typical applications include: / Các ứng dụng điển hình bao gồm:

• Chemical processing – acids, alkalis, solvents, additives / Chế biến hóa chất – axit, kiềm, dung môi, phụ gia.
• Bitumen and asphalt – high-viscosity fluids with heating / Nhựa đường và asphalt – chất lỏng có độ nhớt cao, yêu cầu gia nhiệt
• Food and beverage – chocolate, syrup, oils / Thực phẩm & đồ uống – sô-cô-la, siro, dầu ăn
• Paints, resins, polymers – low-shear transfer / Sơn, nhựa, polymer – vận chuyển với lực cắt thấp
• Lubrication systems – dosing in machinery / Hệ thống bôi trơn – định lượng trong máy móc
• Petrochemical and fuel – refined products, hydrocarbons / Dầu khí & nhiên liệu – sản phẩm tinh chế, hydrocacbon
• Marine and offshore – sludge, bilge water, heavy oils / Hàng hải & ngoài khơi – bùn, nước dằn tàu, dầu nặng

3. Selecting the right ROTAN® internal gear pump / Lựa chọn bơm bánh răng trong ROTAN® phù hợp
The right internal gear pump depends on your fluid, application, and system demands. ROTAN® offers a full range of models tailored to specific industries - whether you're working with high-viscosity media, corrosive chemicals, or need leak-free operation. / Loại bơm bánh răng trong phù hợp phụ thuộc vào chất lỏng, ứng dụng và yêu cầu hệ thống. ROTAN® cung cấp đầy đủ các dòng sản phẩm được thiết kế riêng cho từng ngành – dù bạn đang làm việc với chất có độ nhớt cao, hóa chất ăn mòn hay cần vận hành không rò rỉ.

Each model is engineered to deliver reliable, efficient performance in demanding conditions, helping you maintain uptime and control over your processes. / Mỗi model đều được thiết kế để mang lại hiệu suất ổn định và hiệu quả trong điều kiện khắt khe, giúp bạn duy trì thời gian hoạt động và kiểm soát tốt quy trình sản xuất.
